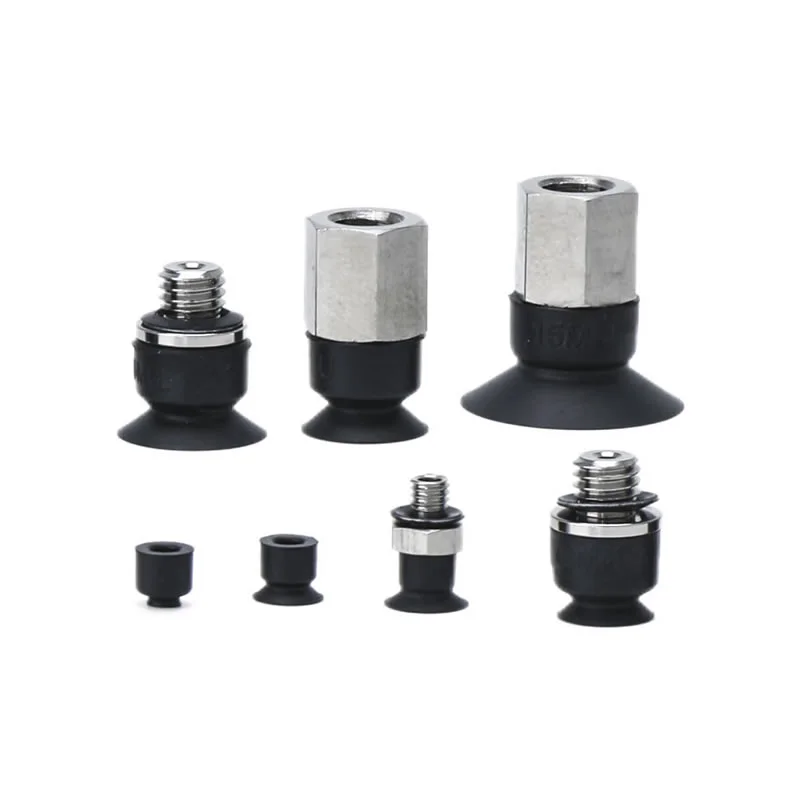

자동화 장비가 극도로 제한된 공간에서 작은 구성 요소를 처리해야 하는 경우,쇼트형 진공흡착컵 ZP2-MU~에서콤마콤팩트하고 실용적인 진공 그리핑 솔루션을 제공합니다. Φ2 ~ Φ15mm의 패드 직경, 로우 프로파일 구조, 다양한 재료 선택 및 유연한 장착 구성을 갖춘 ZP2-MU 시리즈는 기존 흡착 컵이 너무 크거나 배치하기 어려울 수 있는 정밀 핸들링 응용 분야를 위해 설계되었습니다.
쇼트형 진공흡착컵 ZP2-MU는 소형, 경량, 정밀 가공물용으로 개발된 콤팩트한 플랫형 진공패드입니다. 공간 절약형 구조로 인해 조밀하게 배열된 자동화 장비에 특히 적합하며, NBR, 실리콘 고무, 우레탄 고무, FKM, 전도성 NBR, 전도성 실리콘 고무와 같은 재료 옵션을 통해 엔지니어는 작동 조건에 따라 솔루션을 선택할 수 있습니다. 이 시리즈는 Ø2, Ø3.5, Ø4, Ø5, Ø6, Ø8, Ø10, Ø15mm의 패드 직경을 지원하므로 전자, 반도체, 정밀 조립, 포장 및 기타 자동화 처리 응용 분야에 적합합니다.
목차
- 쇼트형 진공흡착컵 ZP2-MU란?
- 자동화에서 컴팩트한 설계가 중요한 이유는 무엇입니까?
- ZP2-MU의 주요 기능은 무엇입니까?
- 구매자는 어떤 사양을 고려해야 합니까?
- 다양한 패드 재질이 성능에 어떤 영향을 미치나요?
- ZP2-MU 진공 흡입 컵은 어디에 사용할 수 있나요?
- 엔지니어는 올바른 모델을 어떻게 선택해야 합니까?
- 자동화 시스템에 어떤 이점을 가져올 수 있습니까?
- 짧은 유형의 진공 흡입 컵 ZP2-MU에 대한 FAQ
- 다음 자동화 프로젝트에 ZP2-MU를 고려하는 이유는 무엇입니까?
쇼트형 진공흡착컵 ZP2-MU란?
짧은 유형의 진공 흡입 컵 ZP2-MU는 ZP2 시리즈의 평면형 진공 패드로, 컴팩트한 크기와 안정적인 흡착이 필요한 응용 분야를 위해 특별히 설계되었습니다. 제품 사양에 따라 사용 가능한 패드 직경은 Φ2mm ~ Φ15mm이며, 흡착 컵이 매우 작은 작업물을 수용할 수 있습니다.
로우 프로파일 구성은 사용 가능한 설치 높이가 제한될 때 특히 유용합니다. 큰 수직 조립이 필요하지 않고 짧은 구조 덕분에 진공 패드를 작업물에 더 가깝게 배치할 수 있습니다. 이는 장비 설계자가 보다 컴팩트한 그리퍼를 만들고 작은 구성 요소의 접근성을 향상시키는 데 도움이 될 수 있습니다.
또한 평평한 접촉면은 적합한 작업물과의 긴밀한 접촉을 지원합니다. 정밀한 픽 앤 플레이스 작업에서는 과도한 움직임, 변형 또는 일관되지 않은 위치 지정이 다운스트림 조립 정확도에 영향을 미칠 수 있으므로 안정적인 접촉을 유지하는 것이 중요합니다.
추가 정보를 보려면 구매자가 쉼표를 검토할 수 있습니다.짧은 타입 진공 흡착 컵 ZP2-MU 제품 페이지자세한 모델 정보 및 주문 구성을 확인하세요.
자동화에서 컴팩트한 설계가 중요한 이유는 무엇입니까?
현대 자동화 장비는 점점 더 소형화되고 있습니다. 로봇, 선형 액추에이터, 조립 스테이션 및 정밀 핸들링 시스템은 제한된 작업 영역 내에서 여러 작업을 수행해야 하는 경우가 많습니다. 이러한 환경에서는 모든 공압 구성요소의 치수가 전체 기계 설계에 영향을 미칠 수 있습니다.
짧은 진공 흡입 컵은 여러 가지 실질적인 이점을 제공할 수 있습니다.
- 설치 높이 감소:로우 프로파일 구조는 제한된 수직 공간에 적합합니다.
- 더 나은 접근성:작은 패드는 조밀한 구성 요소 레이아웃 내에 위치한 공작물에 도달할 수 있습니다.
- 컴팩트한 그리퍼 디자인:여러 개의 작은 흡입 지점을 제한된 영역에 통합할 수 있습니다.
- 정밀한 핸들링:작은 패드 직경은 작은 작업물 표면과 더 효과적으로 일치시킬 수 있습니다.
- 유연한 장비 통합:다양한 흡입구 및 스레드 구성으로 공압 시스템 설계가 단순화됩니다.
이러한 특성으로 인해 소형 진공 패드는 특히 고속 및 고밀도 자동화 생산 장비를 개발하는 제조업체와 관련이 있습니다.
ZP2-MU의 주요 기능은 무엇입니까?
진공 흡착 컵의 성능은 직경 이상의 요소에 따라 달라집니다. 엔지니어는 프로파일, 재료, 연결 방법, 공작물 특성 및 작동 환경도 고려해야 합니다.
1. 초소형 패드 크기
ZP2-MU 모델은 Ø2, Ø3.5, Ø4, Ø5, Ø6, Ø8, Ø10 및 Ø15mm 크기로 제공됩니다. 이러한 폭넓은 선택 덕분에 이 시리즈는 소형 부품 및 경량 부품에 적합합니다.
2. 플랫 접점 구조
MU 구성은 플랫 패드 디자인을 사용합니다. 이 구조는 적절한 모양의 작업물과 안정적으로 접촉하도록 고안되었으며 반복적인 픽 앤 플레이스 주기 동안 일관된 흡착을 유지하는 데 도움이 될 수 있습니다.
3. 다양한 재료 옵션
사용자는 온도, 화학적 노출, 마모 및 정전기 요구 사항에 따라 다양한 고무 재료를 선택할 수 있습니다. 이로 인해 제품군은 단일 재료 진공 패드보다 적응성이 뛰어납니다.
4. 다중 장착 구성
이 시리즈는 다양한 패드 크기에 대한 A3 외부 스레드와 H5 또는 B5 구성을 포함한 연결 옵션을 지원합니다. ZP2-T 구성을 통해 수직 진공 흡입구 배열도 가능합니다.
5. 민감한 애플리케이션을 위한 전도성 옵션
정전기 제어가 중요한 경우 전도성 NBR 및 전도성 실리콘 고무 옵션을 선택할 수 있습니다. 이는 특히 전자 제품 및 반도체 제조 환경과 관련이 있습니다.
구매자는 어떤 사양을 고려해야 합니까?
진공 흡착 컵 선택은 단순히 사용 가능한 가장 작은 모델을 선택하는 것이 아니라 실제 작업물과 기계 구성부터 시작해야 합니다. 자동화 프로젝트를 위해 ZP2-MU를 평가할 때 다음 사양이 중요합니다.
| 사양 | 사용 가능한 옵션/정보 | 중요한 이유 |
|---|---|---|
| 패드 유형 | MU플랫형 | 적합한 표면과의 콤팩트하고 안정적인 접촉 지원 |
| 패드 직경 | ∅2, ∅3.5, ∅4, ∅5, ∅6, ∅8, ∅10, ∅15mm | 패드를 작은 공작물 치수에 일치시킬 수 있습니다. |
| 재료 | NBR, 실리콘, 우레탄, FKM, 전도성 NBR, 전도성 실리콘 | 온도, 화학물질, 마모 및 정전기 제어 요구 사항에 적응할 수 있습니다. |
| 연결 | 모델에 따라 A3, H5, B5 | 다양한 공압 레이아웃과의 통합 지원 |
| 구조 | 짧은/로우 프로파일 | 설치 높이가 제한된 곳에 유용합니다. |
| 일반적인 공작물 | 작고 가벼운 부품 | 정밀한 픽 앤 플레이스 작업에 적합 |
다양한 패드 재질이 성능에 어떤 영향을 미치나요?
재료 선택은 진공 패드를 지정할 때 가장 중요한 결정 중 하나입니다. 다양한 재료는 다양한 수준의 내열성, 내화학성, 내마모성 및 특수 산업 환경에 대한 적합성을 나타냅니다.
| 재료 | 일반적인 온도 범위 | 적합한 용도 |
|---|---|---|
| NBR | 0°C ~ 120°C | 일반 산업 작업, 금속판, 합판, 골판지 |
| 실리콘고무 | -30°C ~ 200°C | 반도체 핸들링, 얇은 공작물 및 식품 관련 장비 |
| 우레탄고무 | 0°C ~ 60°C | 골판지, 철판, 합판 등의 취급 전반 |
| FKM | 0°C ~ 250°C | 화학 관련 응용 분야 및 까다로운 온도 환경 |
| 전도성 NBR | 0°C ~ 100°C | 정전기 제어가 필요한 반도체 애플리케이션 |
| 전도성 실리콘 | -10°C ~ 200°C | 정전기 문제가 있는 반도체 및 전자 응용 분야 |
실제 재료 선택은 항상 작업물 표면, 온도, 화학 물질, 진공 조건 및 필요한 서비스 수명을 포함한 전체 작동 환경을 기반으로 해야 합니다.
ZP2-MU 진공 흡입 컵은 어디에 사용할 수 있나요?
ZP2-MU의 작은 치수와 재료 유연성으로 인해 이 시리즈는 특히 정밀 자동화와 관련이 있습니다.
전자제품 및 반도체 제조
과도한 기계적 힘이나 정전기 방전으로 인해 민감한 제품이 손상될 수 있으므로 작은 전자 부품은 조심스럽게 취급해야 합니다. 따라서 정전기 제어가 장비 설계의 일부인 응용 분야에서는 전도성 실리콘 및 전도성 NBR 옵션을 고려할 수 있습니다.
정밀조립
자동 조립 시스템은 종종 작은 플라스틱, 금속 또는 전자 부품을 조작합니다. 소형 흡입 컵은 팔 끝 도구가 인접한 구성 요소를 방해하지 않고 작업물에 도달하는 데 도움이 될 수 있습니다.
포장 자동화
진공 그리핑 기술을 사용하여 경량 포장 부품 및 소형 제품을 이송할 수 있습니다. 여러 개의 작은 흡입 컵을 배열하여 맞춤형 그립 패턴을 만들 수도 있습니다.
마이크로 부품 취급
작업물의 크기가 몇 밀리미터에 불과한 경우 큰 흡입 패드는 효율적인 접촉 면적을 제공하지 못할 수 있습니다. ZP2-MU의 Ø2~Ø15mm 범위는 파지점을 부품에 일치시키기 위한 더 많은 옵션을 제공합니다.
엔지니어는 올바른 모델을 어떻게 선택해야 합니까?
체계적인 선택 프로세스는 통합 문제를 줄이고 진공 그리핑 신뢰성을 향상시킬 수 있습니다.
- 사용 가능한 접촉 면적을 측정합니다.원하는 그립 표면에 단단히 맞는 패드 직경을 선택하십시오.
- 설치공간을 확인하세요.짧은 유형의 구조와 선택한 연결 구성이 그리퍼에 맞는지 확인하십시오.
- 공작물 재료를 평가하십시오.표면 질감, 강성, 다공성 및 청결도는 진공 성능에 영향을 미칠 수 있습니다.
- 적절한 고무 재료를 선택하십시오.온도, 화학물질, 마모 및 정전기를 고려하십시오.
- 진공 연결을 확인하십시오.A3, H5, B5 또는 해당 어댑터 구성을 공압 시스템과 일치시키십시오.
- 전체 어셈블리를 테스트합니다.실제 작동 조건에서 흡착 안정성, 사이클 시간, 위치 정확도 및 방출 동작을 검증합니다.
이 접근 방식은 맞춤형 공압 부품 요구 사항을 지원할 수 있는 중국 제조업체나 공급업체를 찾는 구매자에게 특히 유용합니다.
자동화 시스템에 어떤 이점을 가져올 수 있습니까?
기계제작업체에게 있어서 콤팩트한 진공패드의 가치는 단순히 작은 크기에만 있는 것이 아닙니다. 진정한 이점은 이러한 소형화가 전체 자동화 시스템에 어떻게 기여하는지에서 비롯됩니다.
- 공간 효율성:짧은 구조로 인해 엔지니어는 제한된 설치 영역 내에서 작업할 수 있습니다.
- 구성요소 호환성:다양한 패드 크기로 다양한 소형 작업물을 수용할 수 있습니다.
- 재료 유연성:다양한 고무 선택은 다양한 산업 환경을 지원합니다.
- 정밀 지향 핸들링:작은 접촉면은 마이크로 부품에 더 적합할 수 있습니다.
- 정적 제어 옵션:전도성 재료는 전자 및 반도체 응용 분야에 사용할 수 있습니다.
- 통합 유연성:다양한 흡입구 및 스레드 구성으로 장비 설계를 단순화할 수 있습니다.
- 대량 생산 일관성:여러 개의 흡입 컵을 사용하는 자동화 시스템의 경우 반복 가능한 그리핑 성능을 위해서는 치수 일관성이 중요합니다.
짧은 유형의 진공 흡입 컵 ZP2-MU에 대한 FAQ
ZP2 시리즈에서 MU는 무엇을 의미하나요?
MU는 ZP2 시리즈 내에서 플랫하고 짧은 유형의 구성을 식별합니다. 작고 가벼운 작업물의 컴팩트한 설치와 정밀한 핸들링을 위해 설계되었습니다.
ZP2-MU에는 어떤 크기를 사용할 수 있나요?
사용 가능한 패드 직경에는 ø2, ø3.5, ø4, ø5, ø6, ø8, ø10 및 ø15mm가 포함됩니다. 공작물 치수 및 사용 가능한 접촉 면적에 따라 적절한 크기를 선택해야 합니다.
반도체 응용 분야에 적합한 재료는 무엇입니까?
실리콘 고무는 반도체 관련 용도로, 전도성 NBR과 전도성 실리콘 고무는 정전기 제어가 필요한 용도로 사용됩니다. 최종 선택에서는 특정 프로세스 환경을 고려해야 합니다.
제한된 설치 공간에서 ZP2-MU를 사용할 수 있나요?
예. 짧고 낮은 프로파일 구조는 설치 높이가 제한되는 용도로 특별히 고안되었습니다.
흡입 컵을 맞춤 설정할 수 있나요?
선택한 구성을 사용자 정의할 수 있습니다. 구매자는 적절한 구성을 평가할 수 있도록 작업물, 필요한 패드 직경, 재료, 장착 구성, 진공 흡입 방향 및 작동 환경에 대한 정보를 제공해야 합니다.
다음 자동화 프로젝트에 ZP2-MU를 고려하는 이유는 무엇입니까?
짧은 유형의 진공 흡입 컵 ZP2-MU는 컴팩트한 구조, 작은 패드 직경, 유연한 재료 선택 및 다양한 장착 옵션을 정밀 진공 처리를 위한 실용적인 솔루션으로 결합합니다. 반도체 및 전자 제품 생산부터 정밀 조립 및 패키징 자동화에 이르기까지 이 시리즈는 기계 설계자가 작은 공작물과 제한된 설치 공간의 문제를 해결하는 데 도움이 될 수 있습니다.
자동화 장비용 소형 진공 흡착 컵을 소싱하거나, 다양한 패드 재료를 평가하거나, 맞춤형 공압 그리핑 솔루션을 개발하는 경우,콤마애플리케이션 요구 사항에 따라 적합한 ZP2-MU 구성을 식별하는 데 도움이 될 수 있습니다. 모델 선택, 대량 구매, 맞춤형 솔루션, 기술 관련 문의 사항은저희에게 연락주세요귀하의 프로젝트에 대해 논의하고 귀하의 자동화 시스템에 적합한 진공 흡착 컵 솔루션을 찾으십시오.
