진공 패드 유지 관리: 진공 취급 초보자를 위한 실용 관리 가이드

내가 공압 분야에 입문했을 때 감독관은 몇 년이 지나서야 내가 완전히 이해하게 된 사실을 나에게 말했습니다. "흡입 컵은 저절로 마모되지 않습니다. 고장날 때까지 방치될 뿐입니다."

실패한 경우가 대부분진공 패드나는 작업 현장에서 열심히 일해도 굴복하지 않고 무시당하여 은퇴하는 것을 보았습니다. 이 가이드는 진공 취급이 처음이고 흡입 컵을 드라마틱하게 덜 사용하면서 오랫동안 작동시키려는 엔지니어와 기술자를 위해 작성되었습니다.

경고 신호를 먼저 알아보세요

유지 관리 루틴을 구축하기 전에 무언가가 꺼져 있는 시기를 인식해야 합니다. 너무 많은 사람들이 조사하기 전에 패드가 작업물을 떨어뜨릴 때까지 기다립니다. 그때는 너무 늦습니다.

다음 6가지 신호를 살펴보세요.

• 사이클 시간이 점점 증가합니다.
• 가끔 그립이 실패하거나 미끄러짐
• 씰링 립이 윤기나거나 기름져 보이는 경우
• 입술에 눈에 보이는 균열이나 뒤틀림
• 가공물을 취급한 후 자국이 나타나기 시작합니다.
• 진공 게이지는 최초 시운전 시 기록된 값보다 10% 이상 낮게 표시됩니다.

이들 중 하나라도 중지하고 조사하기에 충분합니다. 떨어진 부분이 당신의 하루를 만들 때까지 기다리지 마십시오.

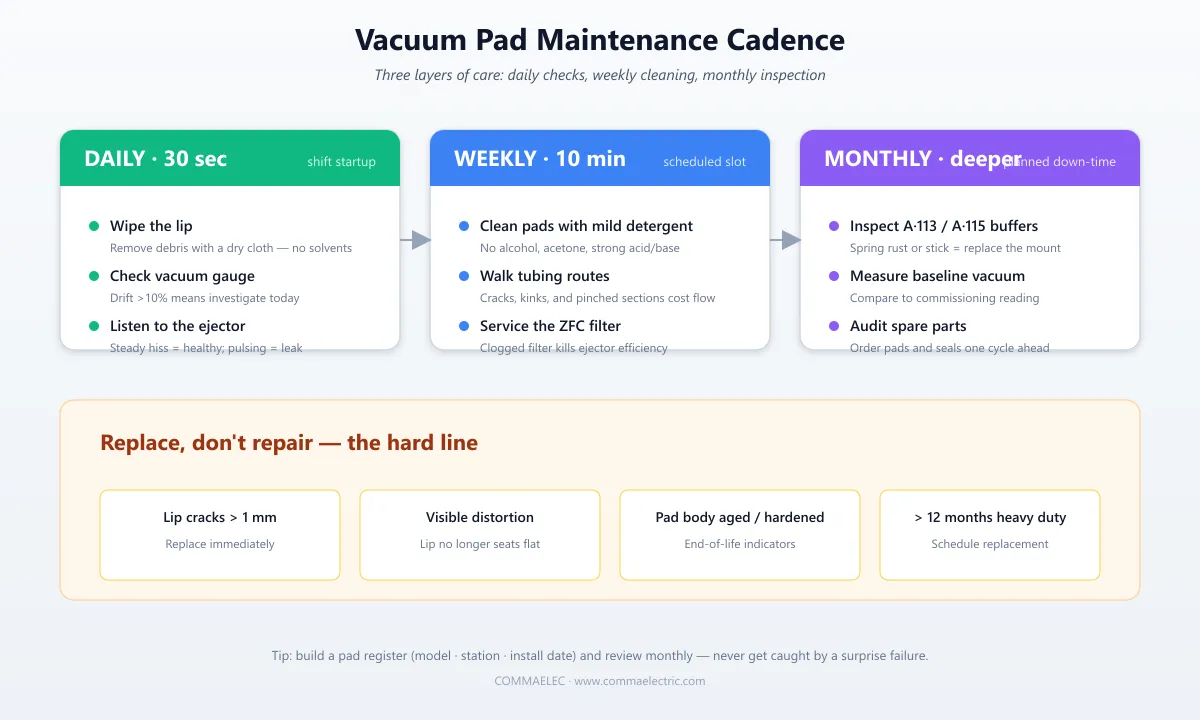

매일: 30초면 충분합니다

유지 관리는 큰 프로젝트가 아닙니다.가장 중요한 일은 1분도 채 걸리지 않습니다.

시작하기 전에 입술을보세요.이전 근무조의 잔해(포장 조각, 종이 먼지, 유막, 부스러기)로 인해 씰이 파손됩니다. 깨끗하고 마른 천으로 닦아주세요. 용매를 건너 뛰십시오. 마른 천이면 충분합니다.

진공게이지 살펴보기e. 대부분의 설정에는 이젝터 근처에 게이지가 있습니다. 시스템을 새로 시운전할 때 판독값을 기록해 두십시오. 매일 비교해 보세요. 최대 5%의 드리프트는 정상적인 소음입니다. 10% 이상이면 뭔가가 변경되었음을 의미합니다.

이젝트를 들어보세요r.건강한 진공 발생기에서는 쉿소리가 지속적으로 발생합니다. 소리가 더 커지고, 둔해지고, 펄스가 울리기 시작하면 어딘가에서 누출이 있거나 필터가 막힌 것일 수 있습니다.

이 세 가지 점검을 모두 합치면 약 30초가 걸리며 전체 진공 회로에 대한 일일 상태 점검으로 계산됩니다.

주간: 10분이면 충분합니다

일주일에 한 번씩 고정 슬롯을 차단하고 이 목록을 살펴보세요.

패드를 청소하십시오. 따뜻한 물과 중성세제를 사용하여 세탁하세요.알코올, 아세톤, 강산, 강염기를 피하세요. 이러한 물질은 NBR, 실리콘, 폴리우레탄 및 대부분의 엘라스토머를 분자 수준에서 분해합니다. NBR은 일부 용매에서 팽창합니다. 실리콘은 강산에 부서지기 쉽습니다.

자연 건조하거나 저압 에어건을 사용하세요.가까운 거리에서 고압 공기총을 분사하지 마십시오. 밀봉 립이 변형될 수 있습니다.

튜빙 루트를 따라 걸어보세요.균열, 경화, 꼬임 또는 끼인 부분을 찾으십시오. 끼인 튜빙은 공압 시스템에서 가장 흔하게 발생하는 소리 없는 고장 중 하나입니다. 케이블 트레이 아래에 갇히거나 움직이는 축에 의해 눌려진 튜빙은 내부에 "아령" 단면이 서서히 생기고 흐름 손실이 30%를 초과할 수 있습니다.

진공 필터를 청소하거나 정비하십시오.콤마엘렉의 ZFC 시리즈 진공 필터와 HFL 인라인 필터에는 투명한 그릇이 있습니다. 변색되면 서비스하세요. 필터는 본질적으로 진공 시스템의 허파입니다. 막히면 이젝터가 더 열심히 작동하고 더 많은 에너지를 끌어당기며 더 일찍 죽습니다.

월간: 좀 더 철저하게

월간 수표는 한 단계 더 깊어집니다.

스프링 장착 마운트를 검사합니다.콤마엘렉의 A·113 내부 스프링 및 A·115 외부 스프링 완충 마운트는 로봇과 패드 사이의 충격 흡수 장치 역할을 합니다. 녹, 달라붙음 또는 압축 후 스프링이 돌아오지 않는 경우 교체하십시오. 완충 장치가 고장나면 충격이 씰링 립으로 곧바로 전달되고 그 손상은 되돌릴 수 없습니다.

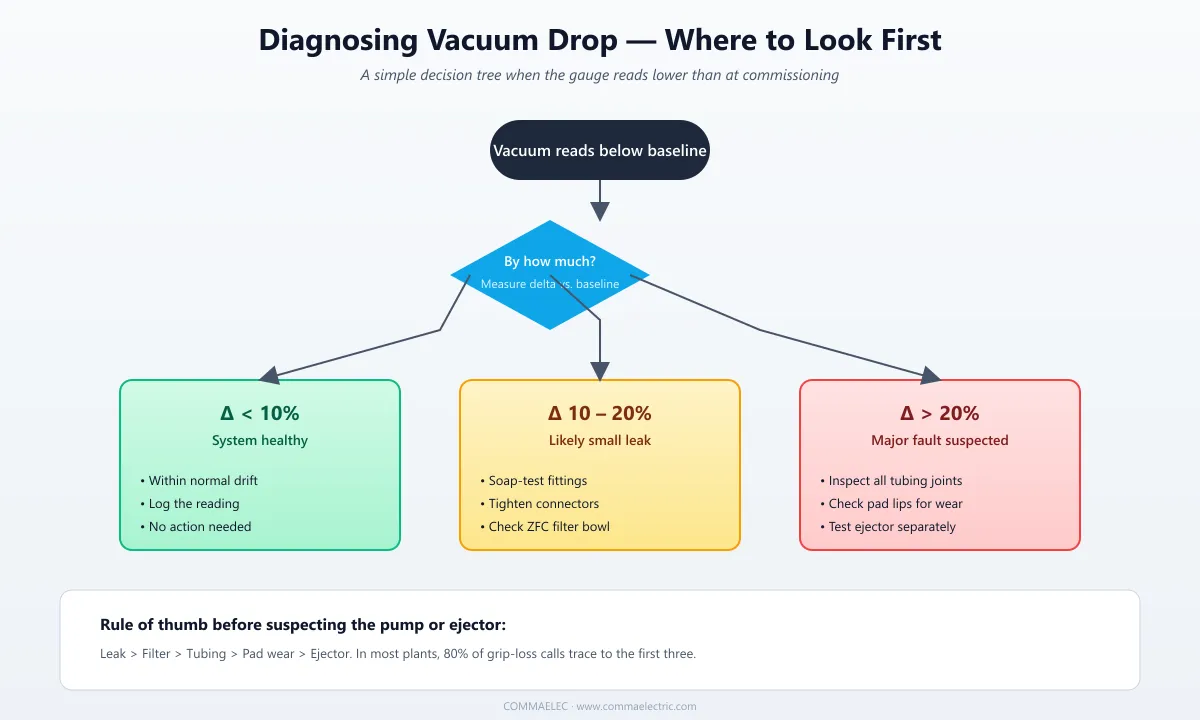

진공 수준을 측정합니다.작업물에서 흡입 컵을 분리하고 이젝터 측의 진공 상태를 읽습니다. 시운전 시 기록한 기준선과 비교하십시오.

• 10% 미만 하락 → 시스템 정상
• 10~20% 낙하 → 작은 누출 가능성 있음; 피팅을 확인하세요
• 20% 이상 낙하 → 튜브, 피팅, 립 점검 및 마모 확인

예비 부품을 감사합니다.패드 본체는 듀티 사이클에 따라 일반적으로 6~12개월 동안 지속됩니다. 씰과 O-링이 더 빨리 마모됩니다. 한 달에 한 번씩 재고 확인을 하고, 필요하기 한 달 전에 교체품을 주문하세요. O-링 하나가 없어 생산 라인이 멈추는 것을 본 적이 있습니다. 그런 일이 발생하지 않도록 하십시오.

수리가 아닌 교체가 필요한 경우

일부 조건은 패드가 완성되었음을 의미합니다. 패드를 간호하려고 하지 마십시오.

• 입술에 1mm보다 깊은 균열이 생겼습니다.
• 가시적 왜곡; 입술이 더 이상 편평하지 않습니다.
• 패드 본체 손상, 경화 또는 노화
• 고강도 작업 환경에서 12개월 이상 동일한 패드 사용

"한 번 더 교대"를 통해 패드를 밀고 싶은 유혹이 있습니다. 진공 실패는 즉각적입니다. 씰이 파손되는 순간 부품이 떨어집니다. 한 번의 교체주기를 절약하기 위해 선이 어디에 있는지 파악하고 선을 넘지 마십시오.

세 가지 가치 있는 습관을 들이세요

시작하는 경우 몇 가지 최종 습관.

등록을 유지하십시오. 간단한 스프레드시트가 작동합니다.패드 모델, 스테이션, 설치 날짜, 교체 날짜. 매월 검토하면 갑작스러운 실패에 놀라지 않을 것입니다.

교체할 때 오래된 패드를 사진으로 찍으십시오.새로운 기술자는 사용한 패드가 손상되었는지 또는 방금 사용되었는지 여부를 알 수 없는 경우가 많습니다. 사진 라이브러리는 참조 자료를 빠르게 구축합니다.

공급업체와 연락을 유지하세요. 콤마엘렉는 10년 넘게 공압식 진공 부품을 생산해 왔습니다. 익숙하지 않은 상황에 직면했을 때 숙련된 애플리케이션 엔지니어가 추측하는 데 드는 시간을 절약할 수 있습니다.

진공패드디자인은 복잡하지 않지만 제품의 긴 서비스 수명을 얻으려면 작은 세부 사항을 일관되게 수행하는 것이 중요합니다. 위의 사항을 근육 기억에 저장하면 패드가 옆 베이에 있는 패드보다 오래갑니다.

자주 묻는 질문

흡착컵은 얼마나 자주 교체해야 하나요?

6~12개월마다가 일반적인 범위입니다. 고주파 주기(분당 10회 이상), 온도 상승, 기름기가 많은 환경은 모두 수명을 단축시킵니다.

패드의 그립력이 약해지고 있습니다. 진공 펌프에 문제가 있습니까?

반드시 그런 것은 아닙니다. 누출 여부를 확인하고, 필터를 확인하고, 튜브를 확인한 다음에만 펌프를 의심하십시오. 대부분의 그립 손실은 처음 세 가지로 거슬러 올라갑니다.

입술에는 기름이 묻어있어 씻어내지 않습니다. 지금은 무엇입니까?

중성세제를 탄 미지근한 물에 5분 정도 담가둔 후 부드러운 천으로 가볍게 닦아주세요. 잘 지워지지 않는 잔류물의 경우 소량의 이소프로필 알코올을 사용하면 효과가 있지만 강한 용매는 피하십시오.
