진공 절약 밸브 ZP2Vs
ZP2VS 시리즈 진공 절약 밸브
설명
주문 방법
사양 / 재질
응용
의지

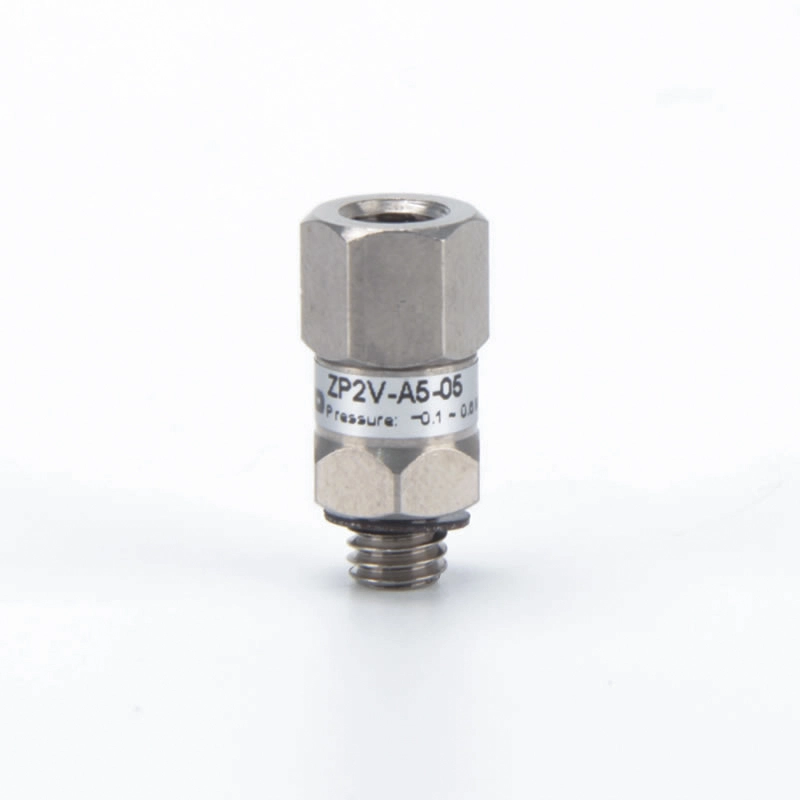

쉼표 ZP2VS 스테인레스 스틸 진공 로직 밸브 - 제조업체에서 최고의 가격으로 도매 구매하세요. 이 소형 M5 진공 시퀀스 밸브는 하나의 발생기가 여러 흡입 컵에 공급될 때 시스템 진공을 유지하므로, 고정되지 않은 단일 컵이 더 이상 다른 컵의 진공 수준을 무너뜨릴 수 없습니다. 전체 스테인레스 SUS304 구조로 인해 식품, 제약, 전자 제품 및 클린룸 자동화 분야의 아연 및 구리가 없는 구역에 이상적입니다. 3가지 고정 오리피스 크기(0.3 / 0.5 / 0.7mm), 내장 필터 및 4가지 포팅 변형으로 최대 Ø125mm의 흡입 컵을 커버합니다. 지금 온라인으로 주문하거나 견적을 요청하세요.
처음 100자 키워드 레이아웃(참조용)
쉼표 ZP2VS 스테인레스 스틸 진공 로직 밸브 — 제조업체에서 최고로 도매 구매
- 브랜드 단어: 쉼표
- 제품 키워드: ZP2VS, 스테인레스 스틸, 진공 로직 밸브
- 구매행동어: 구매, 도매, 제조업체, 가격
진공 절약 밸브 ZP2Vs는 하나의 진공 발생기가 여러 흡입 컵을 제공하는 다중 컵 진공 처리 시스템용으로 설계된 스테인레스 스틸 진공 논리 밸브(진공 제한/시퀀스 밸브)입니다.
기존 시스템에서는 작업물을 집어 올리지 못하는 컵이 계속해서 공기를 빨아들이고 전체 시스템의 진공 압력을 끌어내려 고정된 부품의 그립력을 약화시킵니다. ZP2VS는 이 문제를 자동으로 해결합니다. 컵이 비어 있는 동안 공기 흐름은 밸브 요소를 닫고 흡입은 고정된 오리피스를 통해서만 전달됩니다. 컵이 작업물에 밀봉되면 감소된 흡입 흐름으로 인해 스프링이 밸브 요소를 열고 전체 흡입 흐름이 재개됩니다. 제어 배선이 필요 없고, 전환 작업이 필요 없으며, 공작물 변경 시 수동 조정이 필요하지 않습니다.
작동 원리
1. 작업물 없음(밸브 닫힘): 빈 컵을 통한 공기 흐름으로 인해 수지 밸브 요소가 닫힙니다. 흡입 흐름은 고정 오리피스(0.3 / 0.5 / 0.7mm)로 제한되므로 컵은 작고 정의된 공기 흐름만 끌어들이고 시스템 진공이 유지됩니다.
1. 작업물 고정(밸브 열림): 컵이 밀봉되면 흡입 흐름이 급격하게 떨어집니다. 스프링 힘이 공기 흐름 힘을 극복하고 밸브 요소를 열어 요소와 하우징 사이의 전체 흡입 흐름을 방출하여 최대 유지력을 제공합니다.
1. 블로우오프 해제: 동일한 포트를 통해 압축 공기를 공급하면 작업물이 빠르고 확실하게 블로우오프됩니다.
| # | 이점 | 고객 혜택 |
| 1 | 올스테인리스 SUS304 몸체와 스프링 | 무아연/구리 애플리케이션 승인(식품, 제약, 전자제품, 배터리, 클린룸) |
| 2 | 빈 컵에 진공이 떨어지는 것을 방지합니다. | 하나의 진공 발생기는 여러 컵을 안전하게 제공합니다. 공작물이 없거나 고르지 않은 경우에도 안정적인 그립 |
| 3 | 공작물 변경시 제로 스위칭 작업 | 완전 수동형, 자체 조절형 작동 - 재프로그래밍이나 수동 전환이 필요하지 않습니다. |
| 4 | 필터 내장(40μm) | 밸브 요소와 오리피스를 오염으로부터 보호합니다. 더 길어진 유지보수 간격 |
| 5 | 컴팩트한 M5 × 0.8 인터페이스, 육각형 8mm | 단단한 로봇 팔 끝 도구의 컵 피팅 또는 매니폴드 블록에 직접 설치됩니다. |
| 6 | 블로우오프 가능 | 빠르고 깨끗한 작업물 배출을 위해 양압 에어 블로우 지원 |
| 7 | 세 가지 오리피스 크기(0.3 / 0.5 / 0.7 mm) | 컵 크기 및 진공 발생기 용량에 맞게 정밀하게 일치 |
| 8 | 넓은 작동 범위 | −100 ~ +0.7MPa 진공측 압력, 5~60°C(동결 없음) 유체 및 주위 온도 |

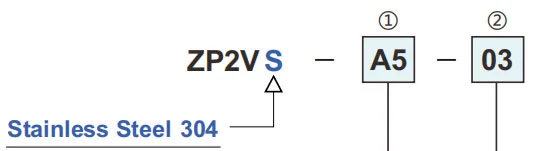

주문 방법
- 전체 재질은 304 스테인리스 스틸로 아연과 구리가 금지된 상황에서도 사용할 수 있습니다.
- 워크가 없는 상태에서도 진공압력의 저하를 제한할 수 있습니다.
- 공작물을 교체할 때 전환 작업이 필요하지 않습니다.
- 필터 내장(40μm).

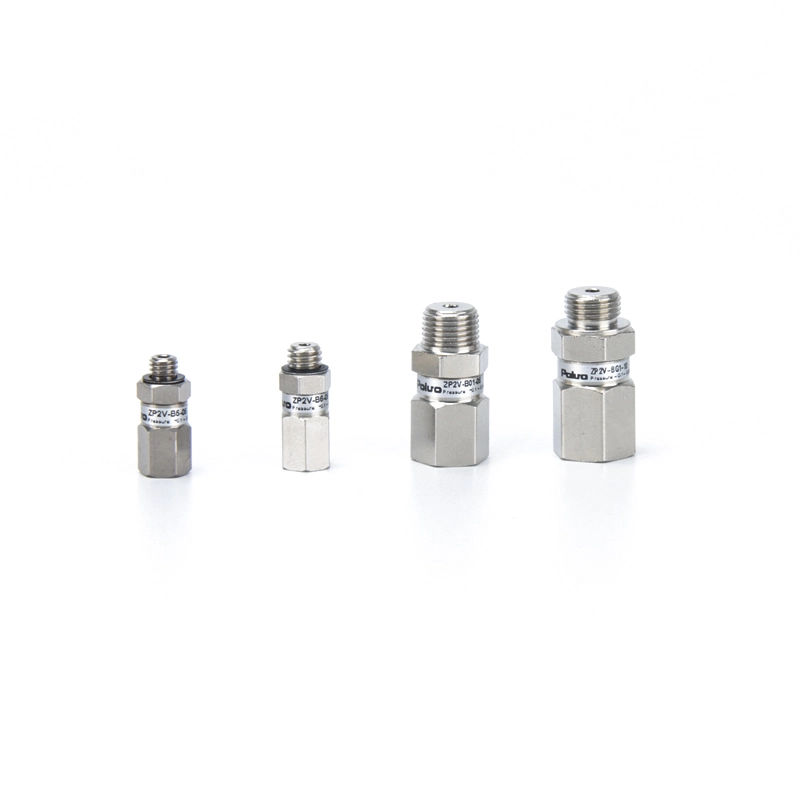

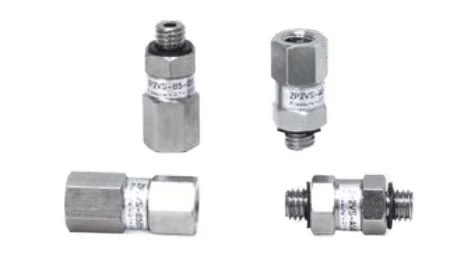

| ① 연결 스레드 | |||
| 상징 | 실 | 진공발생기측 | 패드측 |
| A5 | M5×0.8 | 암나사 | 수나사 |

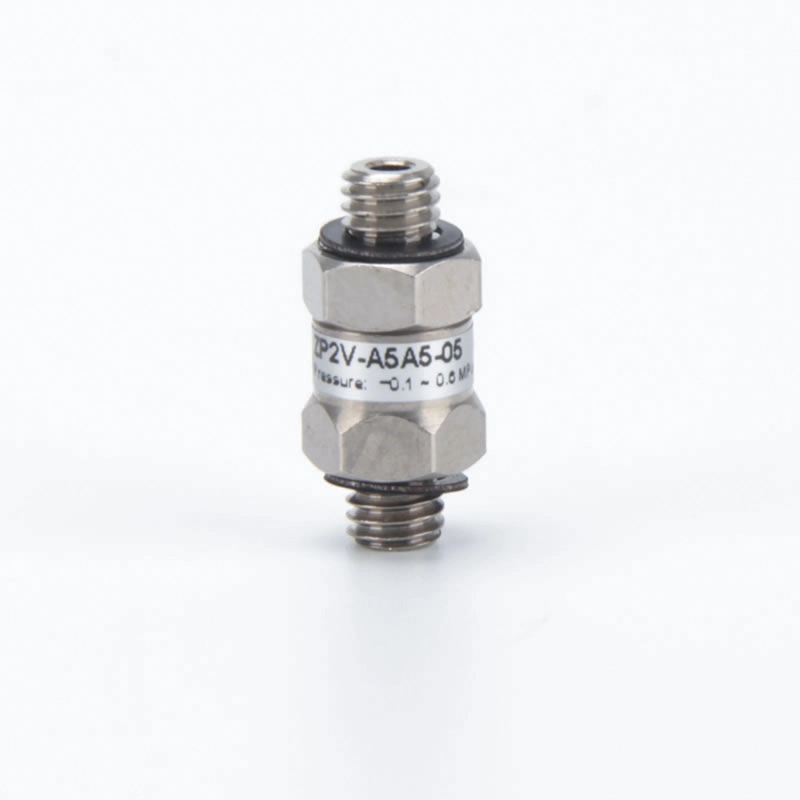

| A5A5 | M5×0.8 | 수나사 | 수나사 |
| B5 | M5×0.8 | 수나사 | 암나사 |
| B5B5 | M5×0.8 | 암나사 | 암나사 |
| ② 고정 오리피스 크기(mm) | |
| 03 | ø0.3 |
| 05 | ø0.5 |
| 07 | ø0.7 |
명세서
| 고정 오리피스 크기(mm) | 0.3 | 0.5 | 0.7 |
| 체액 | 공기 | ||
| 최대. 사용압력범위(MPa) | 0 ~ 0.7 | ||
| 최대. 사용진공압력범위(kPa) | 0 ~ -100 | ||
| 주위온도 및 사용유체온도(℃) | 5 ~ 60 (동결되지 않을 것) | ||
| 엘리먼트 공칭 여과도(μm) | 40 | ||
| 최소 작동유량(L/min) | 3 | 5 | 8 |
| 적용 패드 직경(mm) | ≤25 | ||
건설
| 아니요. | 설명 | 재료 |
| 1 | 바디A | SUS304 |
| 2 | 바디 B | SUS304 |
| 3 | 판막 | 수지 |
| 4 | 봄 | SUS304 |
| 5 | 요소 | SUS304 |
| 6 | 틈 메우는 물건 | 수지 |
일반적인 애플리케이션

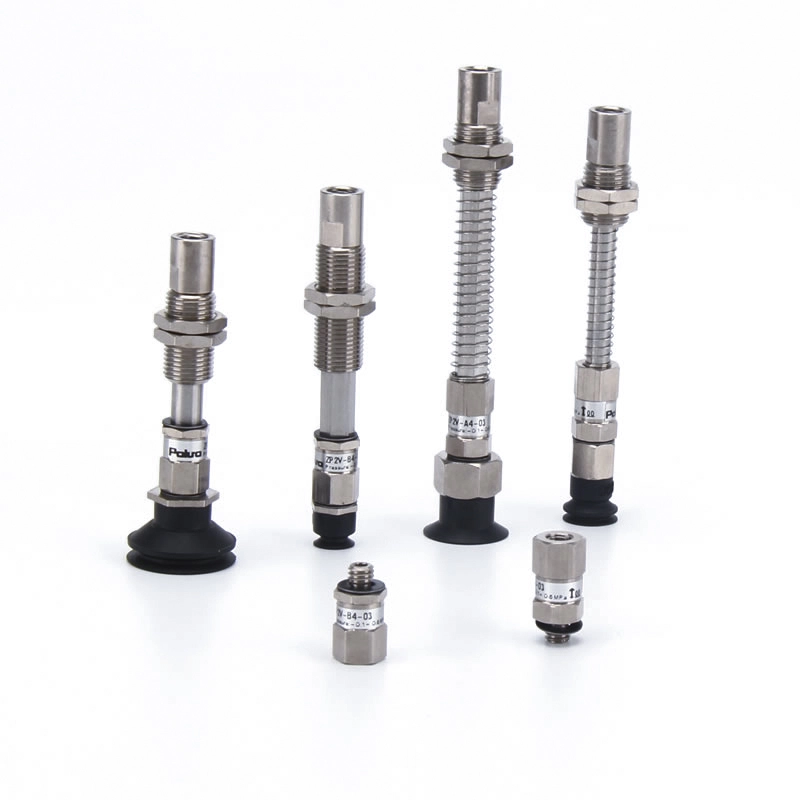

• 다중 컵 그리퍼(시트, 유리, PCB, 식품 트레이)를 갖춘 로봇식 픽 앤 플레이스
• 누락되거나 가변적인 공작물이 있는 라인 처리 - 부품이 누락된 컵이 더 이상 나머지 부품의 진공 상태를 망치지 않습니다.
• 무아연/구리 무규제 환경: 식품 및 음료 포장, 의약품 충진, 반도체 및 배터리 제조
• 팔 끝 툴링에 매니폴드 장착 진공 분배
