진공 흡입은 손상 없는 파지, 다중 재료/불규칙한 작업물에 대한 적응성, 청결하고 환경 보호, 유연한 작동이라는 네 가지 핵심 장점을 갖춘 산업 자동화의 "유연한 파지"를 위한 핵심 솔루션입니다. 이는 가공물의 다양한 산업 특성(얇은/두꺼운, 정밀/거친, 위생/표준)에 적응할 수 있습니다.

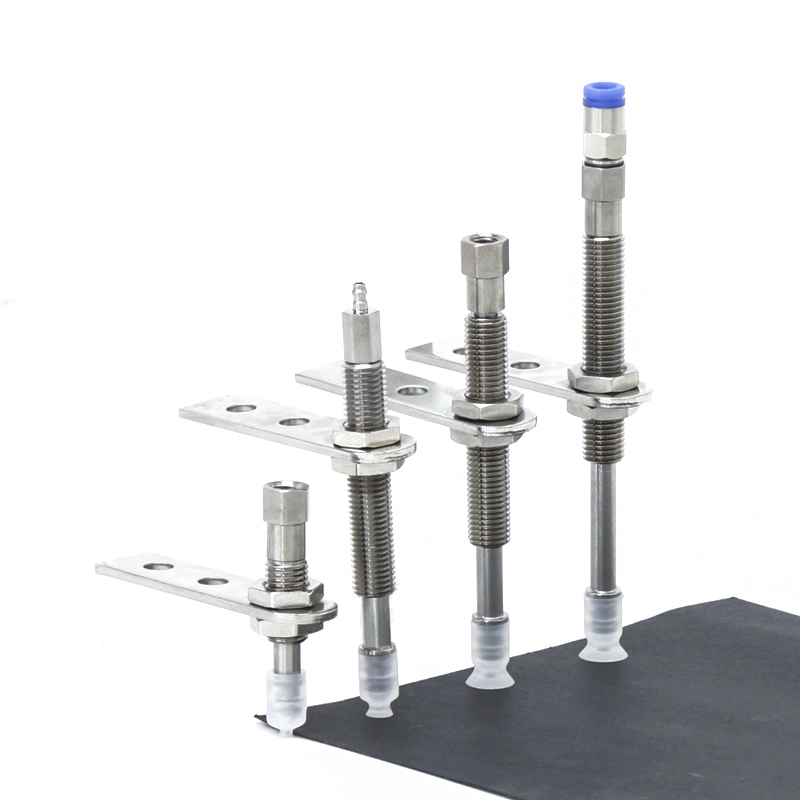

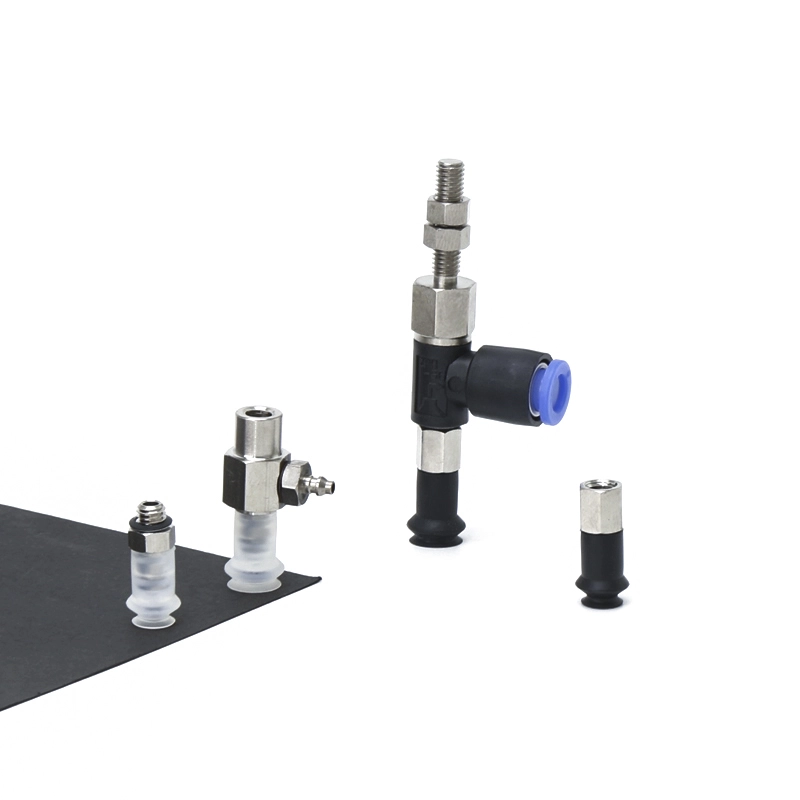

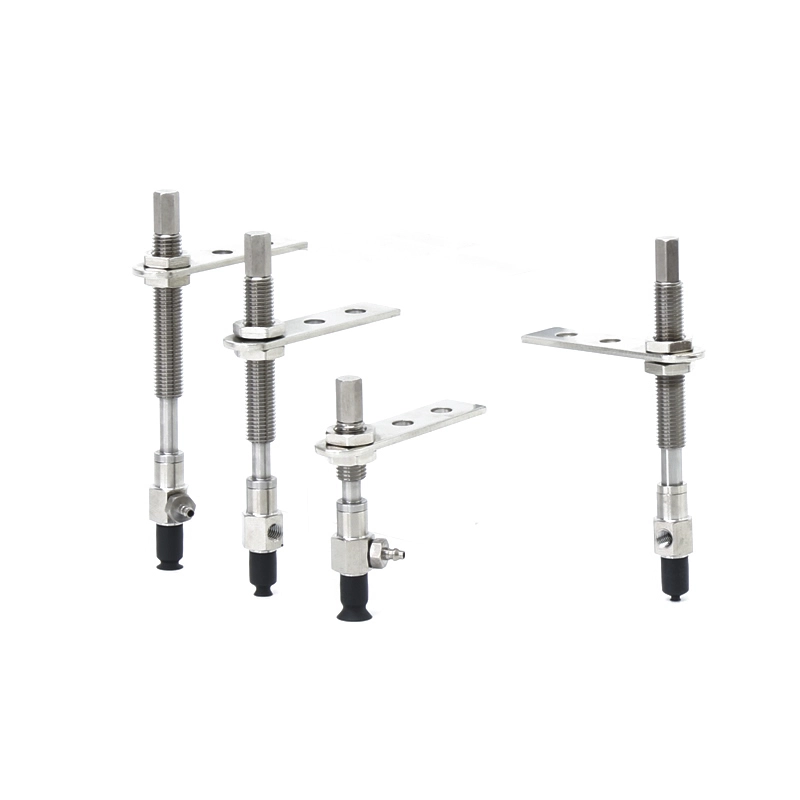

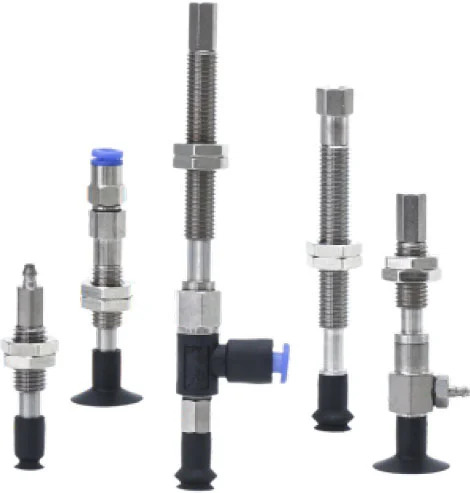

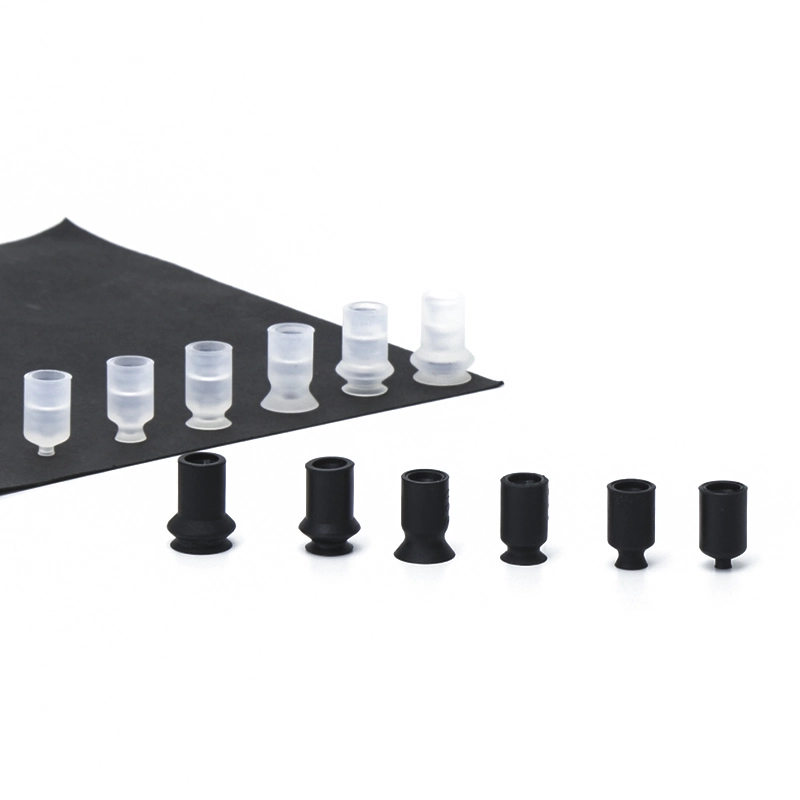

잠금 링이 없는 기본 진공 흡입 컵 ZP
잠금 링이 없는 중국산 기본 진공 흡입 컵 ZP는 상당한 장점과 판매 포인트를 가지고 있습니다. 첫째, 높은 비용 효율성을 제공합니다. 성숙한 제조 기반을 활용하여 비용을 효과적으로 통제하는 동시에 제품 성능을 보장함으로써 고객의 조달 비용을 줄입니다. 둘째, 다양한 사양과 모델을 갖춘 다양한 제품 카테고리를 제공합니다. 셋째, 기술이 성숙해졌다. 실리콘과 고급 진공 압력 유지 기술과 같은 고급 소재를 사용하여 강력한 접착력과 안정성을 보장하고 안전한 소재 취급을 보장합니다. 넷째, 공급망이 안정적이고 견고한 국내 산업 체인과 강력한 생산 능력을 바탕으로 적시 납품을 보장합니다. 이러한 장점으로 인해 국산 진공흡입컵은 산업자동화 분야에서 높은 경쟁력을 갖게 되었습니다.
클릭하고 선택 시작
》제품정보로 돌아가기
잠금 링 패드가 없는 기본 ZP 도구
ZP 시리즈 패드 유닛
어댑터 진공 패드가 있는 ZPT 시리즈
완충 진공 패드 포함 ZPT 시리즈
어댑터 진공 패드가 있는 ZPR 시리즈
완충 진공 패드 포함 ZPR 시리즈
어댑터 진공 패드가 있는 ZPY 시리즈
완충 진공 패드 포함 ZPY 시리즈
설명
주문 방법
사양 / 재질
응용
의지
잠금 링 진공 흡입 컵 ZP가 없는 기본은 무엇입니까?
정의 및 기능
• 진공 그리핑 도구:리프팅 및 위치 지정이 가능하도록 작업물 표면과 씰을 생성합니다.
• 유연한 적용:부드럽고 평평하거나 약간 구부러진 표면에 적합합니다.
• 자동화 지원:로봇 팔, 컨베이어 및 핸들링 시스템에 사용됩니다.
구조적 특징
• 실리콘이나 폴리우레탄 등 내구성이 뛰어난 엘라스토머로 제작됨
• 로봇 시스템의 부하 감소를 위한 경량 설계
• 다양한 용도에 맞게 다양한 직경과 모양으로 제공됩니다.
핵심 장점
유연하고 쉬운 설치
• 잠금 링 구조가 없어 장착 및 교체가 간편함
• 설치 시간 및 유지 관리 노력 감소
신뢰할 수 있는 밀봉 성능
• 매끄럽고 다공성이 없는 표면에서 안정적인 진공 그립을 보장합니다.
• 고속 작동 중에도 일정한 흡입력을 유지합니다.
비용 효율적인 솔루션
• 간단한 구조로 제조 및 교체 비용 절감
• 대규모 또는 고주기 애플리케이션에 이상적
내구성 및 내마모성
• 고품질 소재로 긴 서비스 수명 제공
• 마모 및 반복 사용에 대한 저항성
폭넓은 호환성
• 다양한 진공 발생기 및 장착 시스템과 호환 가능
• 다양한 산업 환경에 적합
커스터마이징 및 생산 프로세스
사용자 정의 옵션
다양한 산업 자동화 요구 사항을 충족하기 위해 잠금 링이 없는 기본 진공 흡입 컵 ZP는 재료 선택부터 구조 설계까지 완벽하게 맞춤화할 수 있습니다.
• 재료 선택
o 실리콘(SI): 고온 저항성, 전자 제품 및 청정 환경에 이상적
o 폴리우레탄(PU): 고주기 작업에 탁월한 내마모성
o NBR: 일반 산업 응용 분야를 위한 비용 효율적인 솔루션
o 특수 산업을 위한 선택적인 정전기 방지 또는 식품 등급 재료
• 크기 및 기하학
o 다양한 부하 용량에 맞는 광범위한 직경
o 다양한 표면 조건을 위한 평평하거나 약간의 벨로우즈 구조
• 경도 및 탄성(쇼어 A)
o 섬세하거나 깨지기 쉬운 제품을 위한 부드러운 소재
o 고강도 또는 고속 핸들링을 위한 더 단단한 화합물
o 유연성과 내구성 사이의 최적화된 균형
• 장착 및 인터페이스 호환성
o 다양한 홀더 및 진공 시스템에 대한 적응
o 스레드 크기 및 연결 유형 일치(미터법, BSP, NPT)
o 다양한 장착 요소 또는 어댑터와의 통합
• 애플리케이션별 설계
o 더 나은 그립감을 위한 미끄럼 방지 표면 패턴
o 열악한 환경에 적합한 내유성 또는 내화학성 재료
o 고온 또는 저온 성능 맞춤화

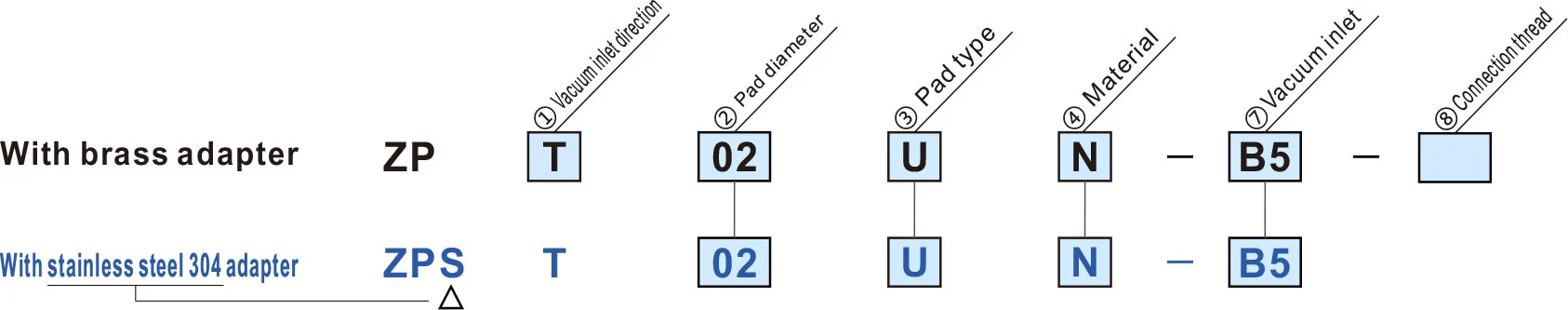

주문 방법
|
③ 패드형
② 패드 직경(mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3.5×7 | 4×10 | ||
| U | 평면형/타원형 | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | 벨로우즈형 | — | — | ● | ● | — | — | — | — | — | — |
| 유타 | 박형플랫형 | — | — | — | — | ● | ● | ● | — | — | — |
| CT | 리브붙이 박형플랫형 | — | — | — | — | ● | ● | ● | — | — | — |
| ④ 소재 | |
| N | NBR |
| S | 실리콘 고무 |
| U | 우레탄고무 |
| F | FKM |
| GN | 전도성 NBR |
| GS | 전도성 실리콘 고무 |
파란색 기호는 맞춤형 모델입니다.
| 어댑터 장착 치수 | |
| 고객이 어댑터를 제작하는 경우 오른쪽에 표시된 치수로 어댑터를 설계하십시오. |
|
| ① 진공 입구 방향 | ⑦ 진공흡입구 | ⑧ 연결 스레드 | |||||||
| T | 수직의 |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | 옆쪽 |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② 패드 직경 종류(mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3.5x7 | 4x10 | ||
| U | 평면형/타원형 | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | 벨로우즈형 | — | — | ● | ● | — | — | — | — | — | — |
| 유타 | 박형플랫형 | — | — | — | — | ● | ● | ● | — | — | — |
| CT | 리브붙이 박형플랫형 | — | — | — | — | ● | ● | ● | — | — | — |
| ④ 소재 | |
| N | NBR |
| S | 실리콘 고무 |
| U | 우레탄고무 |
| F | FKM |
| GN | 전도성 NBR |
| GS | 전도성 실리콘 고무 |
파란색 기호는 맞춤형 모델입니다.
| ⑧ 연결 스레드 | ||
| 남성 스레드 | A5 | M5×0.8 |
| A6 | M6×1.0 | |
| 여성 스레드 | B4 | M4×0.7 |
| B5 | M5×0.8 | |
| ⑦ 진공흡입구 | |||
| 남성 스레드 | A5 | M5×0.8 | |
| A6 | M6×1.0 | ||
| 여성 스레드 | B4 | M4×0.7 | |
| B5 | M5×0.8 | ||
| 바브 피팅 | U4 | ø4 연질 튜브용 | M-5AU-4 |
| N4 | ø4 나일론 튜브용 | M-5AN-4 | |
| U6 | ø6 연질 튜브용 | M-5AU-6 | |
| N6 | ø6 나일론 튜브용 | M-5AN-6 | |
| 원터치 피팅 | 04 | ø4 | |
| 06 | ø6 | ||
| ① 진공 입구 방향 | ⑦ 진공흡입구 | |||||||||
| T | 수직의 |
|
B3B5U4N4U6N60406 |
|||||||
| R | 옆쪽 |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ 패드형
② 패드 직경(mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3.5×7 | 4×10 | ||
| U | 평면형/타원형 | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | 벨로우즈형 | — | — | ● | ● | — | — | — | — | — | — |
| 유타 | 박형플랫형 | — | — | — | — | ● | ● | ● | — | — | — |
| CT | 리브붙이 박형플랫형 | — | — | — | — | ● | ● | ● | — | — | — |
| ④ 소재 | |
| N | NBR |
| S | 실리콘 고무 |
| U | 우레탄고무 |
| F | FKM |
| GN | 전도성 NBR |
| GS | 전도성 실리콘 고무 |
파란색 기호는 맞춤형 모델입니다.

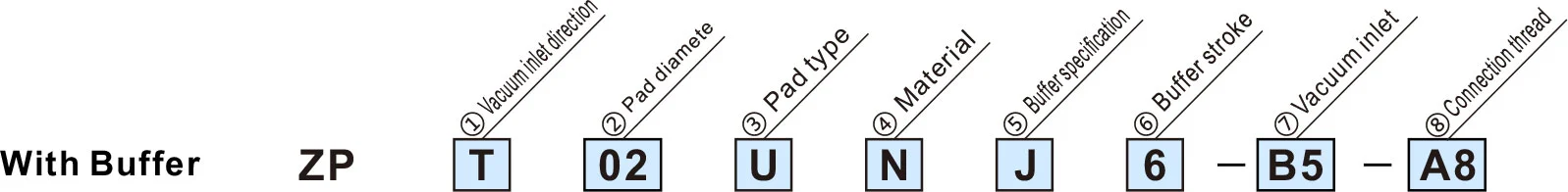

| ⑤ 버퍼 사양 | |
| J | 회전 |
| K | 회전하지 않음 |
| JN | 회전 (완충판 없음) |
| KN | 회전하지 않음 (완충판 없음) |
| ⑥ 버퍼 스트로크 | |
| 6 | 6mm |
| 10 | 10mm |
| 15 | 15mm |
| 25 | 25mm |
| ⑦ 진공흡입구 | |||
| 남성 스레드 | A5 | M5×0.8 | |
| A6 | M6×1.0 | ||
| 여성 스레드 | B3 | M3×0.5 | |
| B5 | M5×0.8 | ||
| 바브 피팅 | U4 | ø4 연질 튜브용 | M-5AU-4 |
| N4 | ø4 나일론 튜브용 | M-5AN-4 | |
| U6 | ø6 연질 튜브용 | M-5AU-6 | |
| N6 | ø6 나일론 튜브용 | M-5AN-6 | |
| 원터치 피팅 | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ 연결 스레드 | |
| A8 | M8×1.0 |
명세서
| 락링/패드형 | 패드 직경/치수 | 애플리케이션 | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| 잠금 링 없음 | 플랫형 (유) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | 표면이 평평하고 변형되지 않은 작업물용 |
| 타원형 (유) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | 흡착 표면에 제한이 있는 작업물의 경우 | |
| 박형플랫형 (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | 얇은 시트나 비닐 등 부드러운 작업물에 사용됩니다. 흡착 시 주름이나 변형을 줄일 수 있습니다. | |
| 박형플랫형 갈비뼈 포함 (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | 얇은 시트나 비닐 등 부드러운 작업물에 사용됩니다. 공작물 제거 가능 갈비뼈 덕분에 쉽게 |
|
| 벨로우즈형 (비) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | 버퍼를 위한 공간이 없거나 경사면이 있는 작업물에 사용 | |
| 잠금 링 포함 | 플랫형 (유) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | 표면이 평평하고 변형되지 않은 작업물용 |
| 플랫형 갈비뼈 포함 (기음) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | 쉽게 변형되는 공작물에 적합합니다. 리브 덕분에 공작물을 쉽게 제거할 수 있습니다. | |
| 벨로우즈형 (비) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | 버퍼를 위한 공간이 없거나 경사면이 있는 작업물에 사용 | |
| 딥타입 (디) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | 곡면이 있는 공작물 또는 구형 공작물용 | |
패드 재질 및 특성
⚪:영향 거의 없음 △:조건에 따라 사용 가능 X:부적합
|
재료
형질
|
상징 | 경도계 HS(±5°) |
색상 ~의 고무 |
운영 중 온도 범위(°C) |
기름 저항 가솔린 |
기름 저항 벤졸 |
베이스 저항 |
산 저항 |
내후성 | 오존 저항 |
연마 저항 |
방수복 | 용제 저항 (벤젠, 톨루엔) |
애플리케이션 |
| NBR | N | 50 | 검은색 | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | 일반작업 이송, 골판지, 합판, 철판 등 |
| 실리콘 고무 | S | 45 ~ 50 | 하얀색 | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 반도체, 다이캐스팅 제거, 박형작업, 푸드프로세서 |
| 우레탄고무 | U | 50 ~ 60 | 갈색 | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | 골판지, 철판, 베니어판 |
| FKM | F | 60 | 검은색 | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | 화학 작업 |
| 전도성 NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | 반도체 일반업무(정전기저항) | |
| 전도성 실리콘 고무 | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 반도체(정전기) |
위의 표는 해당 고무 재료의 일반적인 특성만을 다루고 있습니다. 파란색 기호는 맞춤형 모델입니다.
다양한 산업분야에서의 공압부품(진공흡착컵)의 적용개요
I. 핵심강점
II. 산업별 애플리케이션 추출
A. 의학 및 의료산업
A.1: 핵심 요구 사항:깨끗하고 무공해(FDA/GMP 준수), 부드럽고 손상이 없으며 교차 오염 방지
A.2 주요 시나리오:
1. 의약품 포장: 의약품 병/의약품 플레이트/주입 백 픽업(식품 등급 실리콘 흡입 컵, 입자 배출 없음)
2. 의료기기 조립: 수술 기구/의료용 카테터/보철물 취급(음압 조절 가능, 변형 방지)
3. 생물학 실험실: 페트리 접시/원심분리 튜브/시약 카드 이송(내화학성, 멸균 호환)
나. 전자 및 반도체 산업
B.1 핵심 요구사항:정전기 방지(10⁶-1011Ω), 정밀 포지셔닝(오차 ≤0.01mm), 긁힘 방지
B.2 주요 시나리오:
1. 칩/반도체: 웨이퍼 핸들링, 칩 패키징(다공성 세라믹/정전기 방지 실리콘 흡착컵, 균일한 음압으로 파열 방지)
2. PCB/부품: 유연한 PCB, 마이크로 부품(0402 저항기) 표면 장착(주름/찢어짐을 방지하기 위한 얇은 실리콘/젤/마이크로 흡입 컵)
3. 디스플레이 : LCD/OLED 패널, 터치 글라스 그랩(고투명 소재, 얼룩 및 긁힘 없음)
다. 자동차 및 자동차 부품산업
C.1 핵심 요구사항:대형 흡입(단일 흡입 디스크 ≥500N), 다중 사양 적응(금속/플라스틱/유리), 미끄럼 방지
C.2 주요 시나리오:
4. 몸체 제작 : 철판 / 문틀 핸들링 용접 (대구경 고무 / 다중 흡입 컵 배열, 미끄럼 방지 질감)
5. 글라스/인테리어 : 윈드스크린 설치, 가죽시트 표면 전사 (내온성 실리콘/스폰지 흡착컵, 변형방지)
6. 부품 : 엔진 실린더 본체 / 기어 박스 하우징 그랩 (진공 + 기계식 잠금 장치, 낙하 방지)
D. 식품 및 포장 산업
D.1 핵심 요구사항:식품 등급 소재(FDA 인증), 세척 용이, 파손 방지
D.2 주요 시나리오:
1. 식품취급 : 구운식품 / 생고기 / 과일선별 (저흡입스펀지흡입컵, 무취, 세척이 용이함)
2. 포장 자동화 : 포장 봉지 개봉, 멸균 카톤 성형 (정전기 제거/다점 흡입, 얇고 단단한 포장에 적합)
E. 물류 및 창고 산업
E.1 핵심 요구사항:효율적인 적응(다양한 제품 사양), 안정적인 압력, 낙하 방지
E.2 주요 시나리오:
1. 상자 취급: 전자상거래 상자 분류(흡입 어레이, 진공 압력 조절 가능)
2. 플레이트/롤: 목재 보드/플라스틱 필름 롤 이송(긴 스트립/환형 흡입 컵, 균일한 흡착으로 오프셋 방지)
바. 신에너지 및 특수산업
F.1 신에너지(리튬 배터리/태양광):
1. 리튬 배터리 플레이트(정전기 방지 다공성 흡입 컵, 먼지 방지), 광전지 유리(대형 흡입 실리콘 흡입 컵, 스크래치 없음)
F.2 인쇄 및 종이
1. 종이/인쇄물 캡처(흡수성 종이 재질, 찢어짐 및 잉크 오염 방지를 위한 약간의 음압)
III. 핵심 적응 논리 요약
| 공작물 특성 | 피펫 적응 프로그램 | 해당 산업 시나리오 |
| 얇고 / 깨지기 쉽고 / 정밀함 | 실리콘/세라믹 소재, 미세 부압, 마이크로 흡입 노즐 | 전자 반도체, 제약 |
| 중량물 / 대형 | 고무 소재, 대구경 흡입 컵, 다중 흡입 컵 배열 | 자동차, 물류패널 |
| 건강/오염방지 | 식품/의료용 실리콘, 세척이 용이한 구조 | 약, 식품 |
| 부드럽고 불규칙한 표면 | 스펀지 재질, 변형 가능한 흡입 컵 | 자동차 인테리어, 식품 |
| 정전기 방지 요구 사항 | 정전기 방지 실리콘, 이온 바람 보조 | 전자 반도체 |
