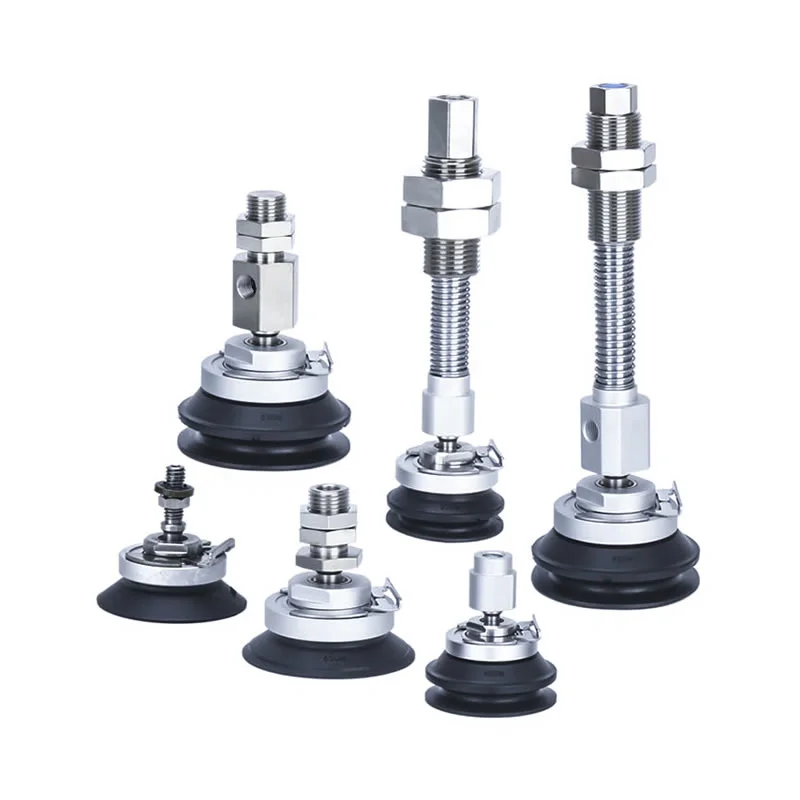

고강성 볼 조인트 진공 흡입 컵 ZP3E

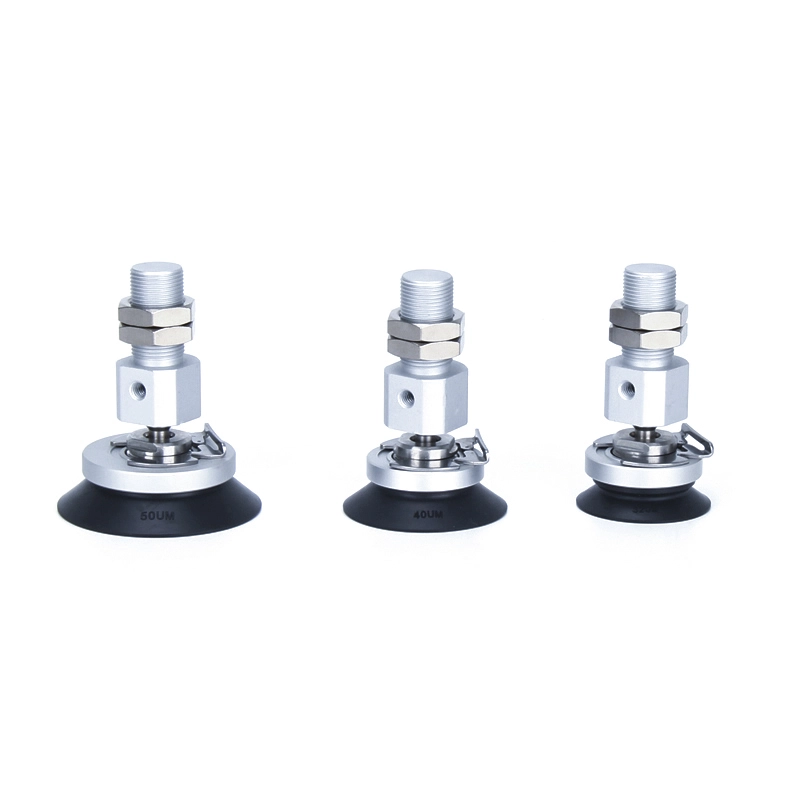

ZP3E-TF 시리즈 어댑터 부착 고강성 볼 조인트형 진공 패드

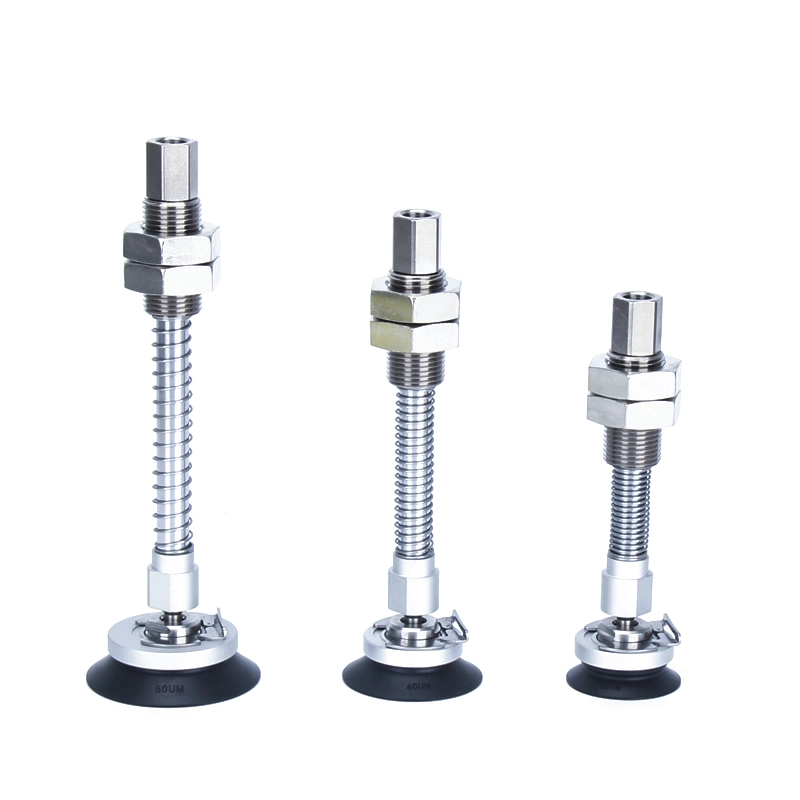

ZP3E-TF 시리즈 버퍼 고강성 볼 조인트 타입 진공 패드 포함

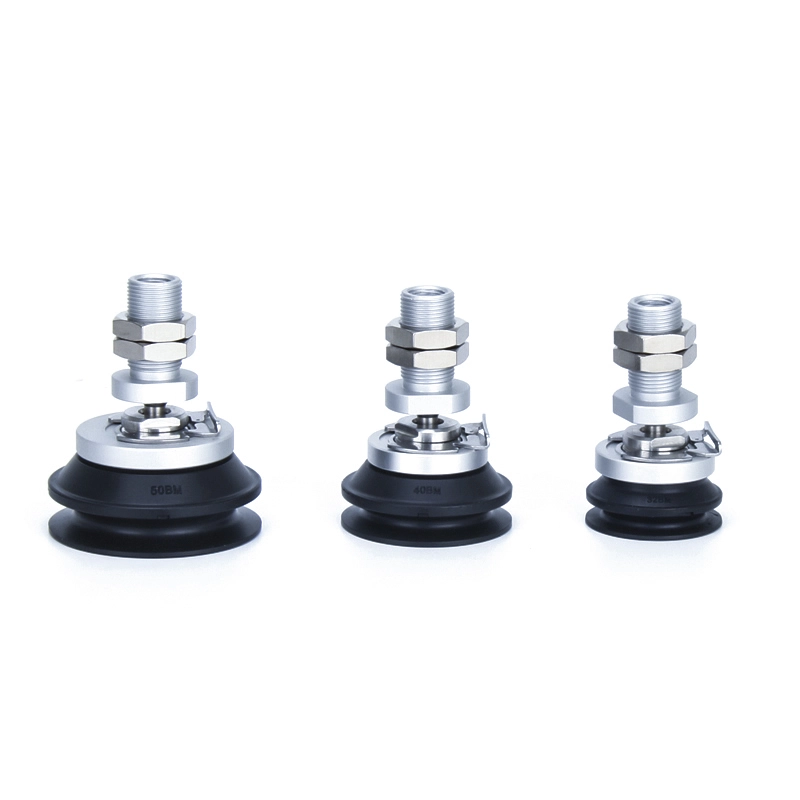

ZP3E-YF 시리즈 어댑터 부착 고강성 볼 조인트형 진공 패드

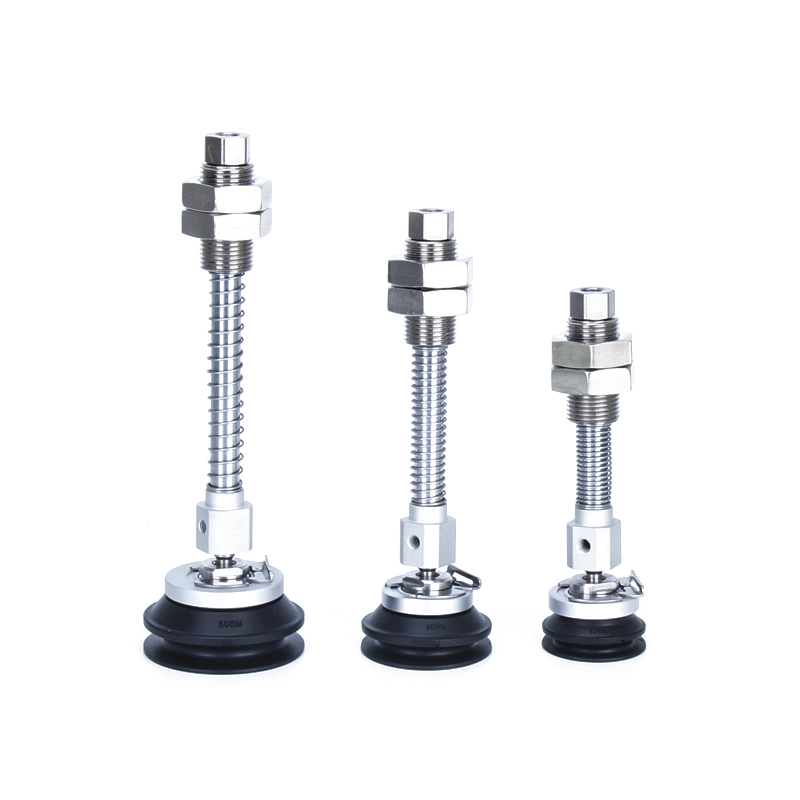

ZP3E-YF 시리즈 버퍼 고강성 볼 조인트 타입 진공 패드 포함
설명
주문 방법
사양 / 재질
응용
의지
고강성 볼 조인트 진공 흡입 컵 ZP3E는 자동화 시스템 내에서 무겁거나 크거나 표면이 불규칙한 작업물을 처리하기 위해 특별히 설계된 산업용 등급 진공 흡입 컵입니다.
고강성 구조로 유리, 금속 시트, 판지 등 무거운 재료를 안정적으로 잡을 수 있습니다.
볼 조인트 디자인으로 다양한 각도 조절이 가능해 컵이 기울어지거나 불규칙한 표면에 자동으로 적응할 수 있습니다.
홈이 있는 밀봉 표면은 진공 유지 능력을 향상시켜 다공성 물질을 다룰 때에도 효과적인 흡입을 보장합니다.
이 제품 시리즈는 로봇 자동화, 포장, 자동차 제조, 유리 가공 등의 분야에서 널리 활용됩니다. 파지력, 안정성 및 유연성에 대한 요구가 매우 높은 응용 분야에 특히 적합합니다.
주요 특징
**높은 강성과 안정성**
유리, 금속 시트, 판지 등 표면이 크고 견고한 공작물을 위해 특별히 설계된 이 시리즈는 32mm에서 125mm에 이르는 직경 범위를 제공하며 단층 및 이중층 구조에 대한 옵션도 제공합니다. 표면에는 홈이 있는 질감이 있어 진공 유지력을 효과적으로 향상시키고 다공성 물질을 다룰 때에도 그립 안정성을 보장합니다.
**볼 조인트 기능**
통합된 볼 조인트 구조를 통합한 이 장치는 유연한 다중 각도 조정이 가능합니다. 기울어지거나 울퉁불퉁한 작업물 표면을 자동으로 보정하여 동적 핸들링 작업 전반에 걸쳐 일관된 밀봉 성능과 안정적인 흡입력을 보장합니다.
**옵션 버퍼링 메커니즘**
흡착 컵이 작업물과 접촉할 때 발생하는 충격력을 흡수하기 위해 선택적 완충 메커니즘을 추가할 수 있습니다. 이는 흡착컵 본체와 정밀 공작물의 표면을 손상으로부터 효과적으로 보호합니다. 고주파 사이클링 환경에서 이 기능은 장비 서비스 수명을 연장하고 전반적인 내구성을 향상시키는 데 도움이 됩니다.
**재료 옵션**
고강성 볼 조인트 진공 흡입 컵 ZP3E는 고품질 고무 및 실리콘 소재를 사용하여 제조되어 탁월한 밀봉 기능과 내마모성을 제공합니다. 정전기 방지 재료를 옵션으로 사용할 수 있으므로 전자 제품 제조 및 클린룸 환경에서 사용하기에 적합합니다. 또한, 리튬 이온 배터리 제조 및 열악한 산업 환경의 특정 적용 요구 사항을 충족하기 위해 스테인리스강 피팅과 함께 사용할 수 있습니다.
**분리형 디자인**
모듈식 구조를 갖춘 고강성 볼 조인트 진공 흡입 컵 ZP3E는 일상적인 유지 관리 및 구성 요소 교체를 쉽게 해줍니다. 이를 통해 가동 중지 시간을 효과적으로 최소화하고 장기적인 운영 비용을 절감할 수 있습니다. 또한 유연한 구성 옵션을 통해 다양한 자동화 시스템에 원활하게 통합될 수 있습니다.

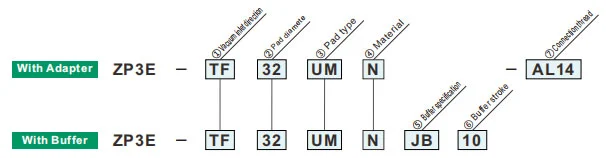

주문 방법
| ①진공 흡입 방향 | |
| TF | 수직의 |
| YF | 옆쪽 |
| ②패드 직경(mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤버퍼 사양 | |
| JB | 회전형(황동, 부싱 포함) |
| JF | 회전형(스틸, 부싱 포함) |
| ③패드형 | |
| 음 | 홈이 있는 플랫형 |
| 비엠 | 리브와 홈이 있는 벨로우즈형 |
| ④소재 | |
| N | NBR |
| S | 실리콘 고무 |
| U | 우레탄고무 |
| F | FKM |
| GN | 전도성 NBR |
| GS | 전도성 실리콘 고무 |
녹색 기호는 맞춤형 모델입니다.
| ⑥버퍼 스트로크 | |
| 10 | 10mm |
| 25 | 25mm |
| 30 | 30mm |
| 50 | 50mm |
| 75 | 75mm |
| 100 | 100mm |
| 7진공흡입구 | ZP3E-T /수직 | ZP3E-Y /측면 | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| 수나사 | AL6 | M6x1 | ● | — | — | — |
| AL12 | M12 x1.25 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| 여성 | B8 | M8 x1.25 | ● | — | ● | — |
| B12 | M12 x1.75 | — | ● | — | ● | |
스프링 반력
| 패드 직경 (mm) |
조임 토크 ±5% [N·m] | 버퍼 스트로크(mm) | 스프링 반력 [N] | ||
| 황동 부시 붙이(JB) | 강철, 부싱 있음(JF) | 0 스트로크에서 | 풀스트로크 시 | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
패드 재질 및 특성
⚪:영향 거의 없음 △:조건에 따라 사용 가능 X:부적합
|
재료
형질
|
상징 | 경도계 HS(±5°) |
색상 ~의 고무 |
운영 중 온도 범위(°C) |
기름 저항 가솔린 |
기름 저항 벤졸 |
베이스 저항 |
산 저항 |
내후성 | 오존 저항 |
연마 저항 |
방수복 | 용제 저항 (벤젠, 톨루엔) |
애플리케이션 |
| NBR | N | 50 | 검은색 | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | 일반작업 이송, 골판지, 합판, 철판 등 |
| 실리콘 고무 | S | 45 ~ 50 | 하얀색 | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 반도체, 다이캐스팅 제거, 박형작업, 푸드프로세서 |
| 우레탄고무 | U | 50 ~ 60 | 갈색 | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | 골판지, 철판, 베니어판 |
| FKM | F | 60 | 검은색 | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | 화학 작업 |
| 전도성 NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | 반도체 일반업무(정전기저항) | |
| 전도성 실리콘 고무 | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 반도체(정전기) |
위의 표는 해당 고무 재료의 일반적인 특성만을 다루고 있습니다. 파란색 기호는 맞춤형 모델입니다.
다양한 산업분야에서의 공압부품(진공흡착컵)의 적용개요
I. 핵심강점
II. 산업별 애플리케이션 추출
A. 의학 및 의료산업
A.1: 핵심 요구 사항:깨끗하고 무공해(FDA/GMP 준수), 부드럽고 손상이 없으며 교차 오염 방지
A.2 주요 시나리오:
1. 의약품 포장: 의약품 병/의약품 플레이트/주입 백 픽업(식품 등급 실리콘 흡입 컵, 입자 배출 없음)
2. 의료기기 조립: 수술 기구/의료용 카테터/보철물 취급(음압 조절 가능, 변형 방지)
3. 생물학 실험실: 페트리 접시/원심분리 튜브/시약 카드 이송(내화학성, 멸균 호환)
나. 전자 및 반도체 산업
B.1 핵심 요구사항:정전기 방지(10⁶-1011Ω), 정밀 포지셔닝(오차 ≤0.01mm), 긁힘 방지
B.2 주요 시나리오:
1. 칩/반도체: 웨이퍼 핸들링, 칩 패키징(다공성 세라믹/정전기 방지 실리콘 흡착컵, 균일한 음압으로 파열 방지)
2. PCB/부품: 유연한 PCB, 마이크로 부품(0402 저항기) 표면 실장(주름/찢어짐을 방지하기 위한 얇은 실리콘/젤/마이크로 흡입 컵)
3. 디스플레이 : LCD/OLED 패널, 터치 글라스 그랩(고투명 소재, 얼룩 및 긁힘 없음)
다. 자동차 및 자동차 부품산업
C.1 핵심 요구사항:대형 흡입(단일 흡입 디스크 ≥500N), 다중 사양 적응(금속/플라스틱/유리), 미끄럼 방지
C.2 주요 시나리오:
4. 몸체 제작 : 철판 / 문틀 핸들링 용접 (대구경 고무 / 다중 흡입 컵 배열, 미끄럼 방지 질감)
5. 글라스/인테리어 : 윈드스크린 설치, 가죽시트 표면 전사 (내온성 실리콘/스폰지 흡착컵, 변형방지)
6. 부품 : 엔진 실린더 본체 / 기어 박스 하우징 그랩 (진공 + 기계식 잠금 장치, 낙하 방지)
D. 식품 및 포장 산업
D.1 핵심 요구사항:식품 등급 소재(FDA 인증), 세척 용이, 파손 방지
D.2 주요 시나리오:
1. 식품취급 : 구운식품 / 생고기 / 과일선별 (저흡입스펀지흡입컵, 무취, 세척이 용이함)
2. 포장 자동화 : 포장 봉지 개봉, 멸균 카톤 성형 (정전기 제거/다점 흡입, 얇고 단단한 포장에 적합)
E. 물류 및 창고업
E.1 핵심 요구사항:효율적인 적응(다양한 제품 사양), 안정적인 압력, 낙하 방지
E.2 주요 시나리오:
1. 상자 취급: 전자상거래 상자 분류(흡입 어레이, 진공 압력 조절 가능)
2. 플레이트/롤: 목재 보드/플라스틱 필름 롤 이송(긴 스트립/환형 흡입 컵, 균일한 흡착으로 오프셋 방지)
바. 신에너지 및 특수산업
F.1 신에너지(리튬 배터리/태양광):
1. 리튬 배터리 플레이트(정전기 방지 다공성 흡입 컵, 먼지 방지), 광전지 유리(대형 흡입 실리콘 흡입 컵, 스크래치 없음)
F.2 인쇄 및 종이
1. 종이/인쇄물 캡처(흡수성 종이 재질, 찢어짐 및 잉크 오염 방지를 위한 약간의 음압)
III. 핵심 적응 논리 요약
| 공작물 특성 | 피펫 적응 프로그램 | 해당 산업 시나리오 |
| 얇고 / 깨지기 쉽고 / 정밀함 | 실리콘/세라믹 소재, 미세 부압, 마이크로 흡입 노즐 | 전자 반도체, 제약 |
| 중량물 / 대형 | 고무 소재, 대구경 흡입 컵, 다중 흡입 컵 배열 | 자동차, 물류패널 |
| 건강/오염방지 | 식품/의료용 실리콘, 세척이 용이한 구조 | 약, 식품 |
| 부드럽고 불규칙한 표면 | 스펀지 재질, 변형 가능한 흡입 컵 | 자동차 인테리어, 식품 |
| 정전기 방지 요구 사항 | 정전기 방지 실리콘, 이온 바람 보조 | 전자 반도체 |
