진공 흡입은 손상 없는 파지, 다중 재료/불규칙한 작업물에 대한 적응성, 청결하고 환경 보호, 유연한 작동이라는 네 가지 핵심 장점을 갖춘 산업 자동화의 "유연한 파지"를 위한 핵심 솔루션입니다. 이는 가공물의 다양한 산업 특성(얇은/두꺼운, 정밀/거친, 위생/표준)에 적응할 수 있습니다.

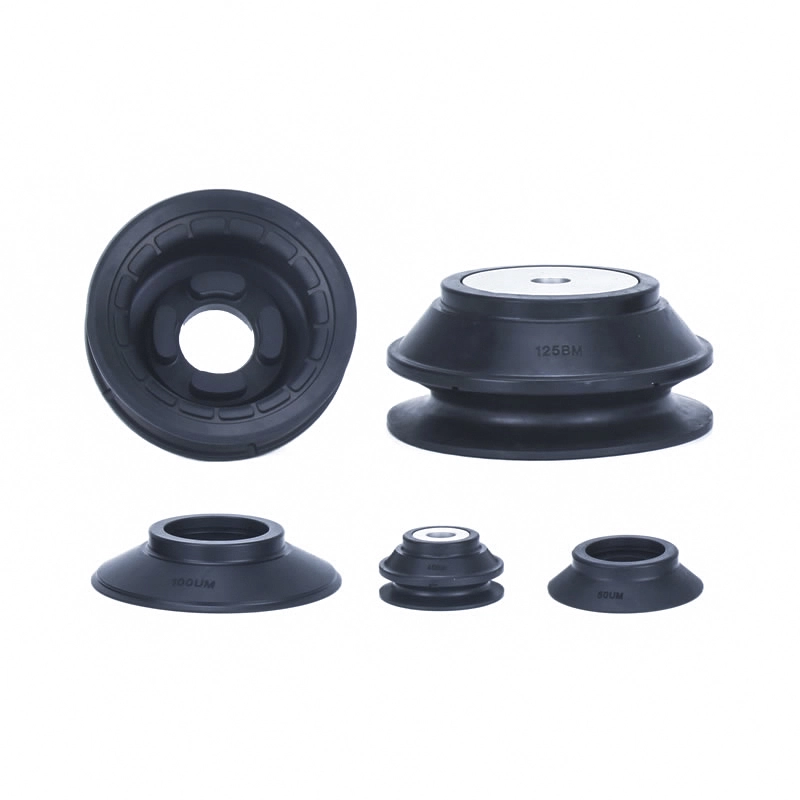

고강성 진공흡착컵 ZP3E
고강성 진공 흡입 컵 ZP3E는 대형 또는 다공성 작업물의 고부하 핸들링을 위해 설계되었습니다. 홈이 있는 밀봉 표면과 아코디언 구조가 특징으로 고르지 않은 표면에도 강력한 접착력을 보장합니다. 유리, 금속 시트 및 포장에 이상적이며 고유량 자동화 시스템에서 안정적인 그립, 자국 없는 처리 및 안정적인 성능을 제공합니다. 또한 전자제품 제조, 자동차 조립, 물류 분류 등 산업 전반의 생산 라인에서도 널리 사용됩니다.
클릭하고 선택 시작
》제품정보로 돌아가기
고강성 진공흡착컵 ZP3E

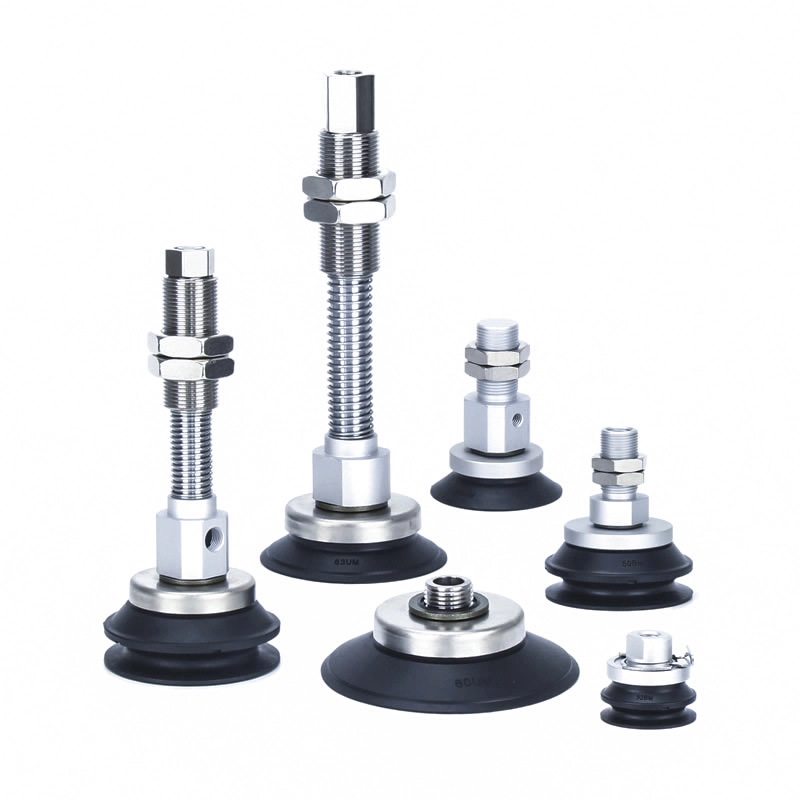

ZP3E 시리즈 고강성 진공 패드 유닛

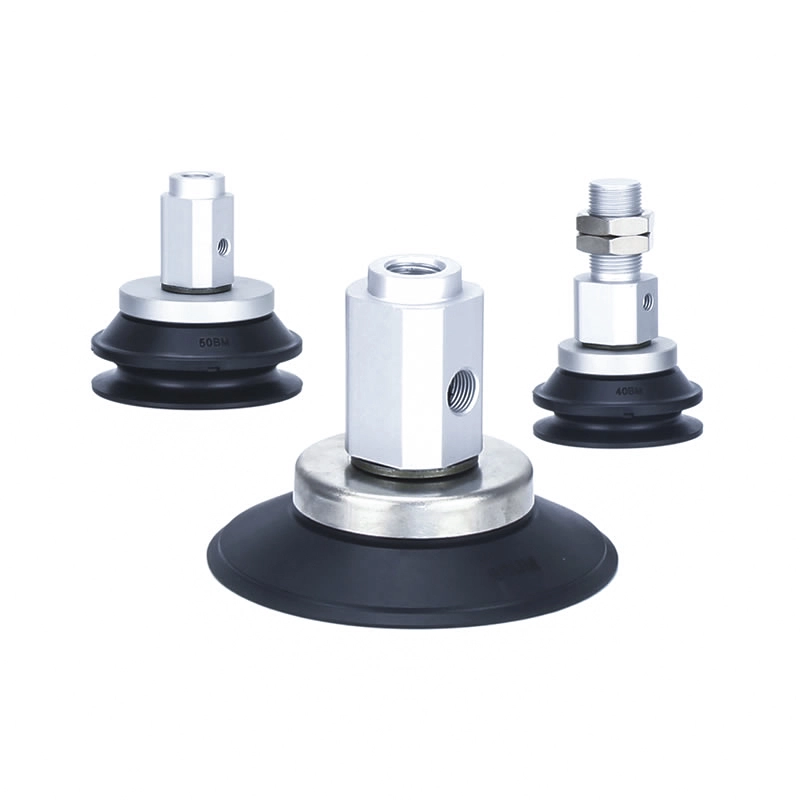

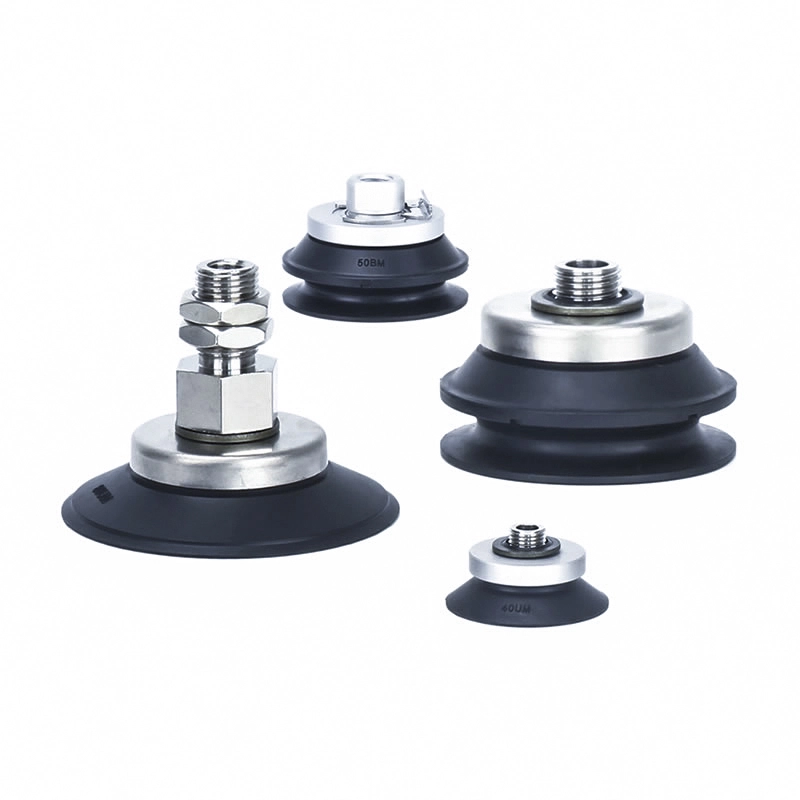

어댑터 부착 고강성 진공 패드 ZP3E-T 시리즈

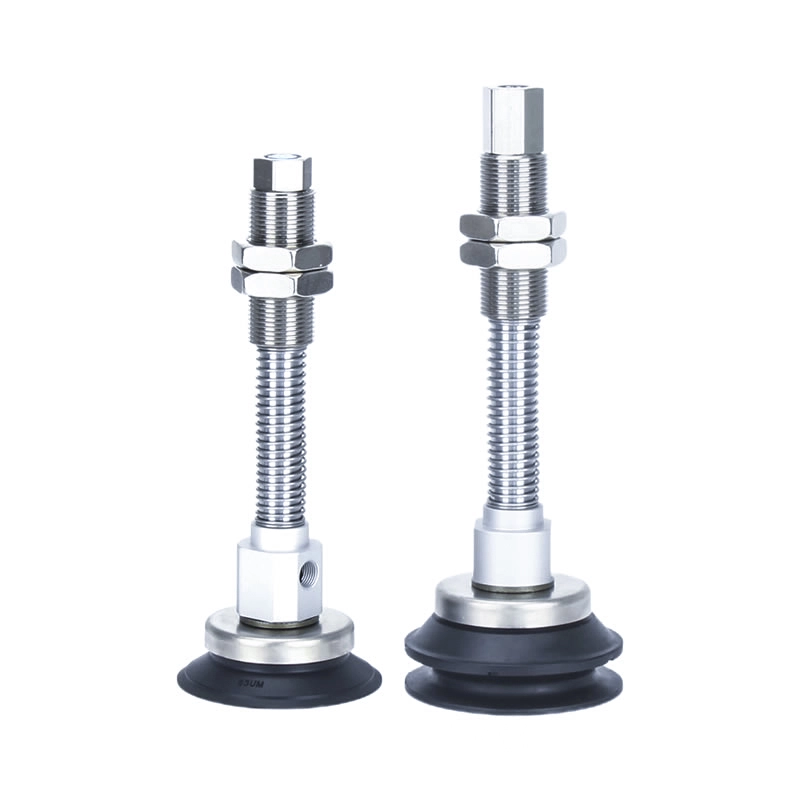

버퍼 고강성 진공 패드 포함 ZP3E-T 시리즈
어댑터 부착 고강성 진공 패드 ZP3E-Y 시리즈
버퍼 고강성 진공 패드 포함 ZP3E-Y 시리즈
설명
주문 방법
사양 / 재질
응용
의지
고강성 진공 석션 컵 ZP3E는 고하중, 넓은 면적의 작업물 핸들링을 위해 설계된 산업용 등급 진공 컵입니다. 고르지 않거나 약간의 투과성이 있는 표면에서도 강력한 접착력, 높은 기밀성 및 안정적인 그립이 필요한 용도에 이상적입니다.
주요 특징
중부하 작업 처리 능력
고강성 진공 흡입 컵 ZP3E는 판지, 유리 패널 및 금속 시트와 같은 크고 무거운 작업물을 위해 특별히 설계되었습니다.
직경 범위:32mm ~ 125mm
단일 레이어 및 이중 레이어 구성으로 사용 가능
향상된 밀봉 성능
홈이 있는 흡입 표면은 그립 안정성을 향상시키고 진공을 유지합니다.
아코디언 모양의 씰링 구조는 경사지거나 고르지 않은 표면에 적합합니다.
굴곡이 있거나 불규칙한 작업물에도 안정적인 접착력을 보장합니다.
다공성 재료에 최적화됨
판지, 판지 및 기타 투과성 재료에 적합
고유량 진공 시스템과 효과적으로 작동
약간의 공기 누출에도 일관된 흡입 유지
유연한 설치
다양한 자동화 설정을 위한 다양한 장착 옵션
로봇 팔 및 자동화 생산 라인과 호환 가능
응용
산업 자동화 장비
기계를 형성하는 종이상자:판지 시트 운송 및 배치
포장 시스템:무거운 상자와 자재를 쌓아서 이동하세요.
로봇 자동화:조립 라인에서 안정적인 그립과 빠른 릴리스
공작물 핸들링
유리 가공:매끄럽고 무거운 유리 패널의 자국 없는 처리
금속 및 플라스틱 시트:철판, 알루미늄 시트, 두꺼운 플라스틱 보드
물류 및 창고:중량물 자동 적재
성능상의 이점
고강성 구조로 고하중 핸들링 시 안정성을 보장합니다.
논마킹 디자인은 유리와 같은 민감한 표면을 손상으로부터 보호합니다.
강력한 진공 유지 기능은 까다로운 환경에서도 안정적인 작동을 보장합니다.
고강성 진공 흡입 컵 ZP3E는 전자, 자동차, 물류 및 제조 산업에 사용하기에 적합합니다.
중국산 ZP3E 진공 컵을 선택하는 이유
안정적인 성능으로 비용 효율적인 생산
고품질 실리콘과 첨단 진공실링을 활용한 성숙한 기술
다양한 산업 요구 사항을 충족하는 광범위한 제품 범위
빠르고 일관된 배송을 보장하는 안정적인 공급망

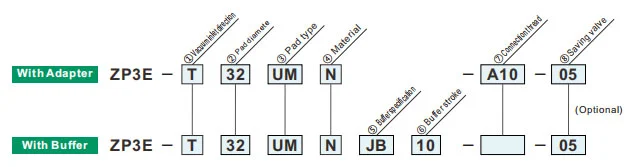

주문 방법
| ②패드 직경(mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③패드형 | |
| 음 | 홈이 있는 플랫형 |
| 비엠 | 리브와 홈이 있는 벨로우즈형 |
| ④소재 | |
| N | NBR |
| S | 실리콘 고무 |
| U | 우레탄고무 |
| F | FKM |
| GN | 전도성 NBR |
| GS | 전도성 실리콘 고무 |
녹색 기호는 맞춤형 모델입니다.
| ⑧접시 | |
| 무 | 접시 없이 |
| P | 플레이트 포함 |
|
모델
②패드 직경(mm)
|
홈이 있는 플랫형(UM) | 리브와 홈이 있는 벨로우즈형(BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①진공 흡입 방향 | |
| T | 수직의 |
| Y | 옆쪽 |
| ②패드 직경(mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③패드형 | |
| 음 | 홈이 있는 플랫형 |
| 비엠 | 리브와 홈이 있는 벨로우즈형 |
| ④소재 | |
| N | NBR |
| S | 실리콘 고무 |
| U | 우레탄고무 |
| F | FKM |
| GN | 전도성 NBR |
| GS | 전도성 실리콘 고무 |
녹색 기호는 맞춤형 모델입니다.
| 7진공흡입구 | ZP3E-T /수직 | ZP3E-Y /측면 | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| 수나사 | A10 | M10x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1.5 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| 암나사 | B8 | M8 x1.25 | ● | — | ● | — |
| B10 | M10 x1.5 | ● | — | — | — | |
| B12 | M12 x1.75 | — | ● | — | ● | |
| B18 | M18 x1.5 | — | ● | — | — | |
| ⑤버퍼 사양 | |
| JB | 회전형(황동, 부싱 포함) |
| JF | 회전형(스틸, 부싱 포함) |
| KB | 회전방지(황동, 부시 있음) |
| 7진공흡입구 | A14 | 무 | A18 | 무 | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥버퍼 스트로크 | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10mm | ● | ● | ● | ● |
| 20 | 20mm | ● | — | — | — |
| 25 | 25mm | — | ● | ● | ● |
| 30 | 30mm | ● | ● | ● | ● |
| 50 | 50mm | — | ● | ● | ● |
| 75 | 75mm | — | ● | ● | ● |
| 100 | 100mm | — | — | — | ● |
| ⑧저장 밸브 고정 오리피스 | |||
| 크기 (mm) |
패드 직경 | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | 참조 SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
스프링 반력
| 연결 스레드 | 조임 토크±5% [N·m] | 버퍼 스트로크(mm) | 스프링 반력[N] | ||
| 황동 부시 붙이(JB/KB) | 강철, 부싱 있음(JF) | 0 스트로크에서 | 풀스트로크 시 | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
패드 재질 및 특성
⚪:영향 거의 없음 △:조건에 따라 사용 가능 X:부적합
|
재료
형질
|
상징 | 경도계 HS(±5°) |
색상 ~의 고무 |
운영 중 온도 범위(°C) |
기름 저항 가솔린 |
기름 저항 벤졸 |
베이스 저항 |
산 저항 |
내후성 | 오존 저항 |
연마 저항 |
방수복 | 용제 저항 (벤젠, 톨루엔) |
애플리케이션 |
| NBR | N | 50 | 검은색 | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | 일반작업 이송, 골판지, 합판, 철판 등 |
| 실리콘 고무 | S | 45 ~ 50 | 하얀색 | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 반도체, 다이캐스팅 제거, 박형작업, 푸드프로세서 |
| 우레탄고무 | U | 50 ~ 60 | 갈색 | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | 골판지, 철판, 베니어판 |
| FKM | F | 60 | 검은색 | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | 화학 작업 |
| 전도성 NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | 반도체 일반업무(정전기저항) | |
| 전도성 실리콘 고무 | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 반도체(정전기) |
위의 표는 해당 고무 재료의 일반적인 특성만을 다루고 있습니다. 파란색 기호는 맞춤형 모델입니다.
다양한 산업분야에서의 공압부품(진공흡착컵)의 적용개요
I. 핵심강점
II. 산업별 애플리케이션 추출
A. 의학 및 의료산업
A.1: 핵심 요구 사항:깨끗하고 무공해(FDA/GMP 준수), 부드럽고 손상이 없으며 교차 오염 방지
A.2 주요 시나리오:
1. 의약품 포장: 의약품 병/의약품 플레이트/주입 백 픽업(식품 등급 실리콘 흡입 컵, 입자 배출 없음)
2. 의료기기 조립: 수술 기구/의료용 카테터/보철물 취급(음압 조절 가능, 변형 방지)
3. 생물학 실험실: 페트리 접시/원심분리 튜브/시약 카드 이송(내화학성, 멸균 호환)
나. 전자 및 반도체 산업
B.1 핵심 요구사항:정전기 방지(10⁶-1011Ω), 정밀 포지셔닝(오차 ≤0.01mm), 긁힘 방지
B.2 주요 시나리오:
1. 칩/반도체: 웨이퍼 핸들링, 칩 패키징(다공성 세라믹/정전기 방지 실리콘 흡착컵, 균일한 음압으로 파열 방지)
2. PCB/부품: 유연한 PCB, 마이크로 부품(0402 저항기) 표면 실장(주름/찢어짐을 방지하기 위한 얇은 실리콘/젤/마이크로 흡입 컵)
3. 디스플레이 : LCD/OLED 패널, 터치 글라스 그랩(고투명 소재, 얼룩 및 긁힘 없음)
다. 자동차 및 자동차 부품산업
C.1 핵심 요구사항:대형 흡입(단일 흡입 디스크 ≥500N), 다중 사양 적응(금속/플라스틱/유리), 미끄럼 방지
C.2 주요 시나리오:
4. 몸체 제작 : 철판 / 문틀 핸들링 용접 (대구경 고무 / 다중 흡입 컵 배열, 미끄럼 방지 질감)
5. 글라스/인테리어 : 윈드스크린 설치, 가죽시트 표면 전사 (내온성 실리콘/스폰지 흡착컵, 변형방지)
6. 부품 : 엔진 실린더 본체 / 기어 박스 하우징 그랩 (진공 + 기계식 잠금 장치, 낙하 방지)
D. 식품 및 포장 산업
D.1 핵심 요구사항:식품 등급 소재(FDA 인증), 세척 용이, 파손 방지
D.2 주요 시나리오:
1. 식품취급 : 구운식품 / 생고기 / 과일선별 (저흡입스펀지흡입컵, 무취, 세척이 용이함)
2. 포장 자동화 : 포장 봉지 개봉, 멸균 카톤 성형 (정전기 제거/다점 흡입, 얇고 단단한 포장에 적합)
E. 물류 및 창고 산업
E.1 핵심 요구사항:효율적인 적응(다양한 제품 사양), 안정적인 압력, 낙하 방지
E.2 주요 시나리오:
1. 상자 취급: 전자상거래 상자 분류(흡입 어레이, 진공 압력 조절 가능)
2. 플레이트/롤: 목재 보드/플라스틱 필름 롤 이송(긴 스트립/환형 흡입 컵, 균일한 흡착으로 오프셋 방지)
바. 신에너지 및 특수산업
F.1 신에너지(리튬 배터리/태양광):
1. 리튬 배터리 플레이트(정전기 방지 다공성 흡입 컵, 먼지 방지), 광전지 유리(대형 흡입 실리콘 흡입 컵, 스크래치 없음)
F.2 인쇄 및 종이
1. 종이/인쇄물 캡처(흡수성 종이 재질, 찢어짐 및 잉크 오염 방지를 위한 약간의 음압)
III. 핵심 적응 논리 요약
| 공작물 특성 | 피펫 적응 프로그램 | 해당 산업 시나리오 |
| 얇고 / 깨지기 쉽고 / 정밀함 | 실리콘/세라믹 소재, 미세 부압, 마이크로 흡입 노즐 | 전자 반도체, 제약 |
| 중량물 / 대형 | 고무 소재, 대구경 흡입 컵, 다중 흡입 컵 배열 | 자동차, 물류패널 |
| 건강/오염방지 | 식품/의료용 실리콘, 세척이 용이한 구조 | 약, 식품 |
| 부드럽고 불규칙한 표면 | 스펀지 재질, 변형 가능한 흡입 컵 | 자동차 인테리어, 식품 |
| 정전기 방지 요구 사항 | 정전기 방지 실리콘, 이온 바람 보조 | 전자 반도체 |
