진공 흡입은 손상 없는 파지, 다중 재료/불규칙한 작업물에 대한 적응성, 청결하고 환경 보호, 유연한 작동이라는 네 가지 핵심 장점을 갖춘 산업 자동화의 "유연한 파지"를 위한 핵심 솔루션입니다. 이는 가공물의 다양한 산업 특성(얇은/두꺼운, 정밀/거친, 위생/표준)에 적응할 수 있습니다.

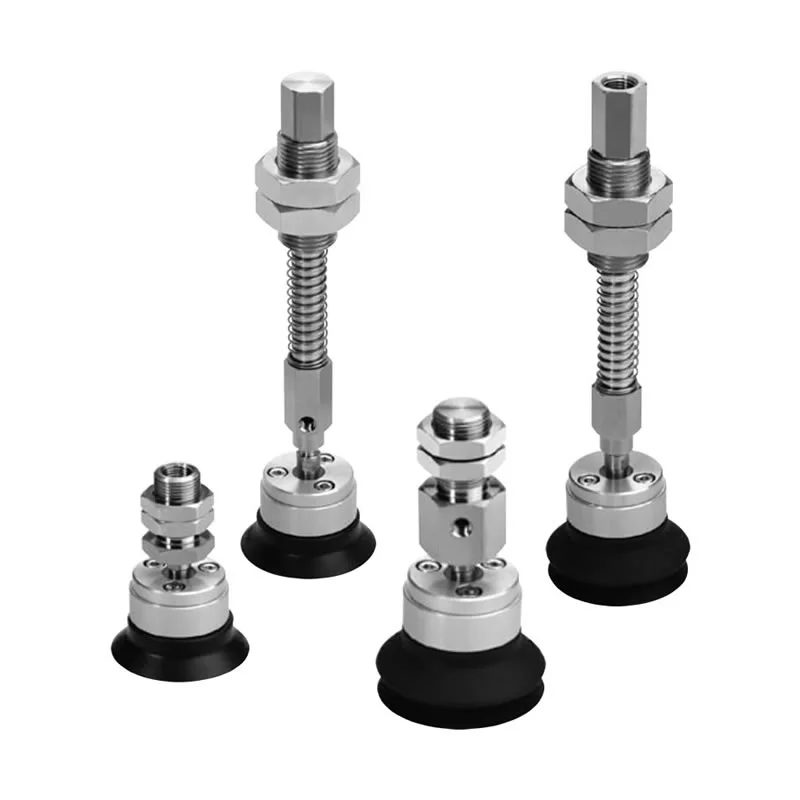

고강성 볼 조인트 진공 흡입 컵 ZP2
전문 제조업체로서 우리는 고품질의 고강성 볼 조인트 진공 흡입 컵 ZP2를 제공하기 위해 최선을 다하고 있습니다. 당사 제품은 뛰어난 안정성을 갖추고 있어 무거운 작업물과 표면이 고르지 않은 작업물을 핸들링하는 데 특히 적합합니다. 독특한 볼 조인트 디자인은 기울어진 표면에 자동으로 적응하여 흡입 신뢰성을 크게 향상시킵니다. 이 제품 시리즈는 NBR, 실리콘, PU, FKM, EPR 등 다양한 크기와 재질로 제공되며 특정 응용 분야 요구 사항에 맞게 맞춤화할 수 있습니다. 또한 옵션으로 제공되는 버퍼 설계를 통해 깨지기 쉬운 작업물에 대한 포괄적인 표면 보호 기능을 제공할 수 있습니다.
클릭하고 선택 시작
》제품정보로 돌아가기
고강성 볼 조인트 진공 흡입 컵 ZP2

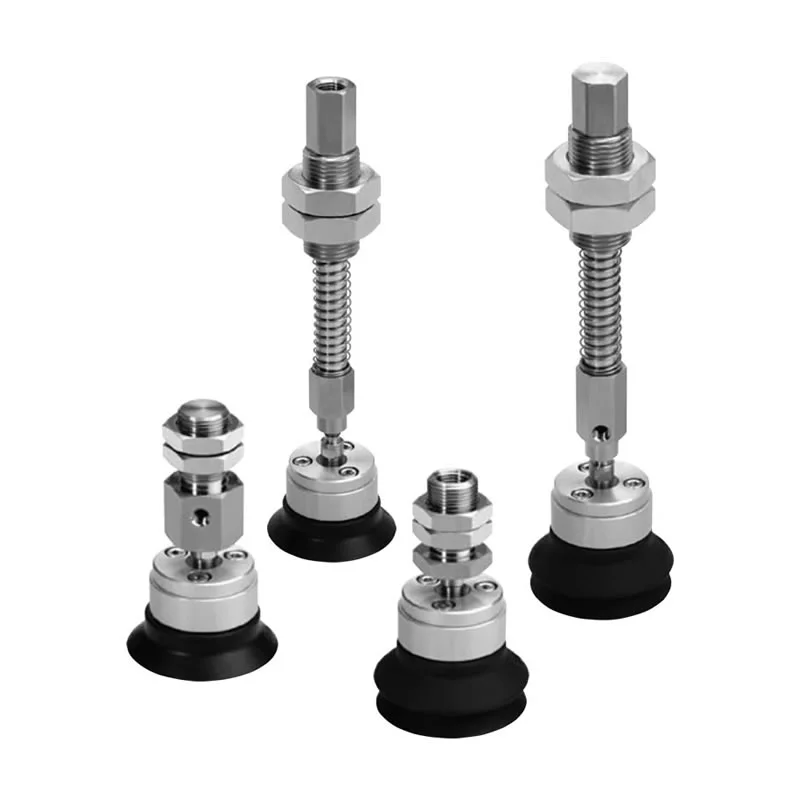

ZP2-TF 시리즈 헤비 듀티 볼 조인트 타입(어댑터 진공 패드 포함)
ZP2-TF 시리즈 헤비 듀티 볼 조인트 타입(버퍼 진공 패드 포함)
ZP2-XF 시리즈 견고한 볼 조인트 유형(어댑터 진공 패드 포함)
ZP2-XF 시리즈 견고한 볼 조인트 유형(버퍼 진공 패드 포함)
설명
주문 방법
사양 / 재질
응용
의지
비용 효율적인 고강성 ZP2 볼 조인트 진공 흡입 컵 제조업체인 Commaelec은 고급 진공 밀봉 및 압력 유지 기술을 사용합니다. 고강성 볼 조인트 진공 흡입 컵 ZP2는 산업 자동화 처리 응용 분야용으로 설계된 견고한 진공 그리퍼입니다. 무겁거나 표면이 고르지 않거나 경사진 작업물을 잡을 수 있도록 특별히 설계되었습니다. 고강성 구조 프레임과 볼 조인트 메커니즘을 결합한 이 흡착 컵은 강력한 파지력을 보장하는 동시에 작업물 표면에 최적으로 일치하도록 각도를 자동으로 조정하여 흡입 안정성과 작동 안전성을 모두 향상시킵니다.
주요 특징
고강성 구조:고강성 볼 조인트 진공 흡입 컵 ZP2는 무거운 작업물 핸들링에 이상적이며 변형에 대한 저항력이 뛰어납니다.
볼 조인트 회전 디자인:고르지 않거나 경사진 표면에 적합합니다.
강력한 흡입:안정적이고 신뢰할 수 있는 핸들링 작업을 보장합니다.
다양한 크기와 재질:다양한 작동 조건을 수용합니다.
선택적인 쿠셔닝 메커니즘:접촉 충격을 최소화하고 작업물을 보호합니다.
장점
고강성 & 고강도
무거운 작업물을 변형 없이 핸들링할 수 있도록 설계된 강화 구조
지속적인 산업 운영 중에도 안정적인 흡입력을 유지합니다.
긴 수명을 위해 엄격한 품질 관리를 통해 Commaelec에서 제조되었습니다.
볼 조인트 / 스위블 디자인
고르지 않거나 경사진 표면에 맞게 각도 조정 가능
밀봉 성능 향상 및 공기 누출 감소
실제 생산 환경에서 그립 안정성 향상
다양한 패드 유형
다양한 작업물 조건에 맞게 사용할 수 있는 다중 패드 구조
매끄러운 표면과 약간 질감이 있는 표면을 모두 지원합니다.
애플리케이션 요구 사항에 따른 유연한 선택
리브가 있는 플랫
고강성 볼 조인트 진공 흡입 컵 ZP2는 금속 시트 및 유리와 같은 평평하고 매끄러운 표면에 적합합니다.
골이 있는 디자인으로 밀봉이 향상되고 미끄러짐이 방지됩니다.
고속 자동화에서 일관된 흡입 제공
풀무
곡면이나 고르지 않은 표면에 적합
쿠셔닝 효과 및 높이 보상 제공
픽 앤 플레이스 작업 중 포지셔닝 오류 감소
다양한 재료
NBR:일반 용도에 적합한 비용 효율적이고 내마모성
실리콘:고온 환경에 적합
우레탄:빈번한 작업을 위한 높은 내구성
FKM:우수한 내화학성
Commaelec에서 제공하는 맞춤형 재료(예: 정전기 방지)
큰 직경
고강성 볼 조인트 진공 흡입 컵 ZP2는 다양한 하중 요구 사항을 수용할 수 있도록 Ø40에서 Ø125까지 다양한 직경으로 제공됩니다.
더 큰 직경은 무거운 부품에 더 강한 파지력을 제공합니다.
무게와 표면 상태에 따라 쉽게 선택 가능
유연한 장착
내부 및 외부 스레드 연결 지원
어댑터 및 버퍼 브래킷과 호환 가능
다양한 레이아웃을 위한 수직 또는 측면 진공 흡입 옵션
버퍼링 옵션
쿠션 구조 옵션으로 접촉 시 충격을 줄여줍니다.
유리나 코팅된 재료와 같은 깨지기 쉬운 표면을 보호합니다.
취급 안전성 및 제품 품질 향상
응용
자동화된 생산 라인 및 로봇 팔
금속 시트, 유리 패널 및 대형 부품 취급
리튬 배터리 및 전자 산업(스테인리스강 옵션 사용 가능)
무겁거나 고르지 못한 작업물을 안정적으로 파지해야 하는 모든 시나리오

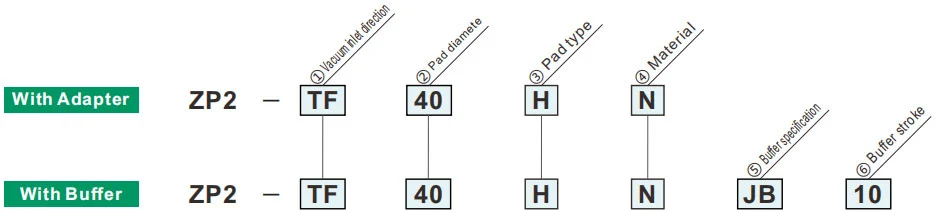

주문 방법
| ①진공 흡입 방향 | |
| TF | 수직의 |
| XF | 옆쪽 |
| ②패드 직경 | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④소재 | |
| N | NBR |
| S | 실리콘 고무 |
| U | 우레탄고무 |
| F | FKM |
녹색 기호는 맞춤형 모델입니다.
| ⑥버퍼 스트로크 | 패드 직경 | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10mm | ● | ● | ||||
| 25 | 25mm | ● | ● | ||||
| 30 | 30mm | ● | ● | ||||
| 50 | 50mm | ● | ● | ||||
| 75 | 75mm | ● | ● | ||||
| 100 | 100mm | — | ● | ||||
| ③패드형 | |
| H | 리브가 있는 플랫 |
| HB | 벨로우즈형 |
| ⑤ 버퍼 사양 | |
| JB | 회전식(황동, 부싱 포함) |
| JF | 회전형(스틸, 부싱 포함) |
스프링 반력
| 연결 스레드 | 조임 토크 ±5%[N·m] | 버퍼 스트로크(mm) | 스프링 반력[N] | ||
| 황동 부시 붙이(JB) | 스틸, 부싱 있음(JF) | 0 스트로크에서 | 풀스트로크 시 | ||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
패드 재질 및 특성
⚪:영향 거의 없음 △:조건에 따라 사용 가능 X:부적합
|
재료
형질
|
상징 | 경도계 HS(±5°) |
색상 ~의 고무 |
운영 중 온도 범위(°C) |
기름 저항 가솔린 |
기름 저항 벤졸 |
베이스 저항 |
산 저항 |
내후성 | 오존 저항 |
연마 저항 |
방수복 | 용제 저항 (벤젠, 톨루엔) |
애플리케이션 |
| NBR | N | 50 | 검은색 | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | 일반작업 이송, 골판지, 합판, 철판 등 |
| 실리콘 고무 | S | 45 ~ 50 | 하얀색 | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 반도체, 다이캐스팅 제거, 박형작업, 푸드프로세서 |
| 우레탄고무 | U | 50 ~ 60 | 갈색 | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | 골판지, 철판, 베니어판 |
| FKM | F | 60 | 검은색 | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | 화학 작업 |
| 전도성 NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | 반도체 일반업무(정전기저항) | |
| 전도성 실리콘 고무 | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | 반도체(정전기) |
위의 표는 해당 고무 재료의 일반적인 특성만을 다루고 있습니다. 파란색 기호는 맞춤형 모델입니다.
다양한 산업분야에서의 공압부품(진공흡착컵)의 적용개요
I. 핵심강점
II. 산업별 애플리케이션 추출
A. 의학 및 의료산업
A.1: 핵심 요구 사항:깨끗하고 무공해(FDA/GMP 준수), 부드럽고 손상이 없으며 교차 오염 방지
A.2 주요 시나리오:
1. 의약품 포장: 의약품 병/의약품 플레이트/주입 백 픽업(식품 등급 실리콘 흡입 컵, 입자 배출 없음)
2. 의료기기 조립: 수술 기구/의료용 카테터/보철물 취급(음압 조절 가능, 변형 방지)
3. 생물학 실험실: 페트리 접시/원심분리 튜브/시약 카드 이송(내화학성, 멸균 호환)
나. 전자 및 반도체 산업
B.1 핵심 요구사항:정전기 방지(10⁶-1011Ω), 정밀 포지셔닝(오차 ≤0.01mm), 긁힘 방지
B.2 주요 시나리오:
1. 칩/반도체: 웨이퍼 핸들링, 칩 패키징(다공성 세라믹/정전기 방지 실리콘 흡착컵, 균일한 음압으로 파열 방지)
2. PCB/부품: 유연한 PCB, 마이크로 부품(0402 저항기) 표면 장착(주름/찢어짐을 방지하기 위한 얇은 실리콘/젤/마이크로 흡입 컵)
3. 디스플레이 : LCD/OLED 패널, 터치 글라스 그랩(고투명 소재, 얼룩 및 긁힘 없음)
다. 자동차 및 자동차 부품산업
C.1 핵심 요구사항:대형 흡입(단일 흡입 디스크 ≥500N), 다중 사양 적응(금속/플라스틱/유리), 미끄럼 방지
C.2 주요 시나리오:
4. 몸체 제작 : 철판 / 문틀 핸들링 용접 (대구경 고무 / 다중 흡입 컵 배열, 미끄럼 방지 질감)
5. 글라스/인테리어 : 윈드스크린 설치, 가죽시트 표면 전사 (내온성 실리콘/스폰지 흡착컵, 변형방지)
6. 부품 : 엔진 실린더 본체 / 기어 박스 하우징 그랩 (진공 + 기계식 잠금 장치, 낙하 방지)
D. 식품 및 포장 산업
D.1 핵심 요구사항:식품 등급 소재(FDA 인증), 세척 용이, 파손 방지
D.2 주요 시나리오:
1. 식품취급 : 구운식품 / 생고기 / 과일선별 (저흡입스펀지흡입컵, 무취, 세척이 용이함)
2. 포장 자동화 : 포장 봉지 개봉, 멸균 카톤 성형 (정전기 제거/다점 흡입, 얇고 단단한 포장에 적합)
E. 물류 및 창고 산업
E.1 핵심 요구사항:효율적인 적응(다양한 제품 사양), 안정적인 압력, 낙하 방지
E.2 주요 시나리오:
1. 상자 취급: 전자상거래 상자 분류(흡입 어레이, 진공 압력 조절 가능)
2. 플레이트/롤: 목재 보드/플라스틱 필름 롤 이송(긴 스트립/환형 흡입 컵, 균일한 흡착으로 오프셋 방지)
바. 신에너지 및 특수산업
F.1 신에너지(리튬 배터리/태양광):
1. 리튬 배터리 플레이트(정전기 방지 다공성 흡입 컵, 먼지 방지), 광전지 유리(대형 흡입 실리콘 흡입 컵, 스크래치 없음)
F.2 인쇄 및 종이
1. 종이/인쇄물 캡처(흡수성 종이 재질, 찢어짐 및 잉크 오염 방지를 위한 약간의 음압)
III. 핵심 적응 논리 요약
| 공작물 특성 | 피펫 적응 프로그램 | 해당 산업 시나리오 |
| 얇고 / 깨지기 쉽고 / 정밀함 | 실리콘/세라믹 소재, 미세 부압, 마이크로 흡입 노즐 | 전자 반도체, 제약 |
| 중량물 / 대형 | 고무 소재, 대구경 흡입 컵, 다중 흡입 컵 배열 | 자동차, 물류패널 |
| 건강/오염방지 | 식품/의료용 실리콘, 세척이 용이한 구조 | 약, 식품 |
| 부드럽고 불규칙한 표면 | 스펀지 재질, 변형 가능한 흡입 컵 | 자동차 인테리어, 식품 |
| 정전기 방지 요구 사항 | 정전기 방지 실리콘, 이온 바람 보조 | 전자 반도체 |
