How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

중국 짧은 유형 진공 흡입 컵 ZP2-EU - 맞춤형 및 재고 있음

I. 핵심강점

진공 흡입은 손상 없는 파지, 다중 재료/불규칙한 작업물에 대한 적응성, 청결하고 환경 보호, 유연한 작동이라는 네 가지 핵심 장점을 갖춘 산업 자동화의 "유연한 파지"를 위한 핵심 솔루션입니다. 이는 가공물의 다양한 산업 특성(얇은/두꺼운, 정밀/거친, 위생/표준)에 적응할 수 있습니다.

II. 산업별 애플리케이션 추출

A. 의학 및 의료산업

A.1: 핵심 요구 사항:깨끗하고 무공해(FDA/GMP 준수), 부드럽고 손상이 없으며 교차 오염 방지

A.2 주요 시나리오:

1. 의약품 포장: 의약품 병/의약품 플레이트/주입 백 픽업(식품 등급 실리콘 흡입 컵, 입자 배출 없음)

2. 의료기기 조립: 수술 기구/의료용 카테터/보철물 취급(음압 조절 가능, 변형 방지)

3. 생물학 실험실: 페트리 접시/원심분리 튜브/시약 카드 이송(내화학성, 멸균 호환)

나. 전자 및 반도체 산업

B.1 핵심 요구사항:정전기 방지(10⁶-1011Ω), 정밀 포지셔닝(오차 ≤0.01mm), 긁힘 방지

B.2 주요 시나리오:

1. 칩/반도체: 웨이퍼 핸들링, 칩 패키징(다공성 세라믹/정전기 방지 실리콘 흡착컵, 균일한 음압으로 파열 방지)

2. PCB/부품: 유연한 PCB, 마이크로 부품(0402 저항기) 표면 장착(주름/찢어짐을 방지하기 위한 얇은 실리콘/젤/마이크로 흡입 컵)

3. 디스플레이 : LCD/OLED 패널, 터치 글라스 그랩(고투명 소재, 얼룩 및 긁힘 없음)

다. 자동차 및 자동차 부품산업

C.1 핵심 요구사항:대형 흡입(단일 흡입 디스크 ≥500N), 다중 사양 적응(금속/플라스틱/유리), 미끄럼 방지

C.2 주요 시나리오:

4. 몸체 제작 : 철판 / 문틀 핸들링 용접 (대구경 고무 / 다중 흡입 컵 배열, 미끄럼 방지 질감)

5. 글라스/인테리어 : 윈드스크린 설치, 가죽시트 표면 전사 (내온성 실리콘/스폰지 흡착컵, 변형방지)

6. 부품 : 엔진 실린더 본체 / 기어 박스 하우징 그랩 (진공 + 기계식 잠금 장치, 낙하 방지)

D. 식품 및 포장 산업

D.1 핵심 요구사항:식품 등급 소재(FDA 인증), 세척 용이, 파손 방지

D.2 주요 시나리오:

1. 식품취급 : 구운식품 / 생고기 / 과일선별 (저흡입스펀지흡입컵, 무취, 세척이 용이함)

2. 포장 자동화 : 포장 봉지 개봉, 멸균 카톤 성형 (정전기 제거/다점 흡입, 얇고 단단한 포장에 적합)

E. 물류 및 창고 산업

E.1 핵심 요구사항:효율적인 적응(다양한 제품 사양), 안정적인 압력, 낙하 방지

E.2 주요 시나리오:

1. 상자 취급: 전자상거래 상자 분류(흡입 어레이, 진공 압력 조절 가능)

2. 플레이트/롤: 목재 보드/플라스틱 필름 롤 이송(긴 스트립/환형 흡입 컵, 균일한 흡착으로 오프셋 방지)

바. 신에너지 및 특수산업

F.1 신에너지(리튬 배터리/태양광):

1. 리튬 배터리 플레이트(정전기 방지 다공성 흡입 컵, 먼지 방지), 광전지 유리(대형 흡입 실리콘 흡입 컵, 스크래치 없음)

F.2 인쇄 및 종이

1. 종이/인쇄물 캡처(흡수성 종이 재질, 찢어짐 및 잉크 오염 방지를 위한 약간의 음압)

III. 핵심 적응 논리 요약

공작물 특성	피펫 적응 프로그램	해당 산업 시나리오
얇고 / 깨지기 쉽고 / 정밀함	실리콘/세라믹 소재, 미세 부압, 마이크로 흡입 노즐	전자 반도체, 제약
중량물 / 대형	고무 소재, 대구경 흡입 컵, 다중 흡입 컵 배열	자동차, 물류패널
건강/오염방지	식품/의료용 실리콘, 세척이 용이한 구조	약, 식품
부드럽고 불규칙한 표면	스펀지 재질, 변형 가능한 흡입 컵	자동차 인테리어, 식품
정전기 방지 요구 사항	정전기 방지 실리콘, 이온 바람 보조	전자 반도체

②패드 직경(mm)
B02	ø2
B04	ø4
B06	ø6
08	ø8
15	ø15

④소재
N	NBR
S	실리콘 고무
U	우레탄고무
F	FKM
GN	전도성 NBR
GS	전도성 실리콘 고무

⑤진공흡입구
A5	M5x0.8 (육각형 외경)
H5	M5x0.8 (육각 소켓 헤드)

모델				øA	øB	øC	D	Y
	② 인주 직경	③ 인주 유형	④ 인주 재료
ZP2	B02	EU	N S U F GN GS	2	2.6	1.2	4	0.5
	B04			4	4.8	1.5
	B06			6	6.7
	08			8	9
	15			15	15.7	2	5	1.5

모델						øA	øB	øC	D	E	Y	어댑터
	① 진공 입구 방향	② 인주 직경	③ 인주 유형	④ 인주 재료	⑤ 진공 입구
ZP2	T	B02	EU	N S U F GN GS	A5	2	2.6	1.2	10	6.5	0.5	ZP2A-Z01P
		B04				4	4.8	1.5
		B06				6	6.7
		08				8	9
		15				15	15.7	2	11	7.5	1.5

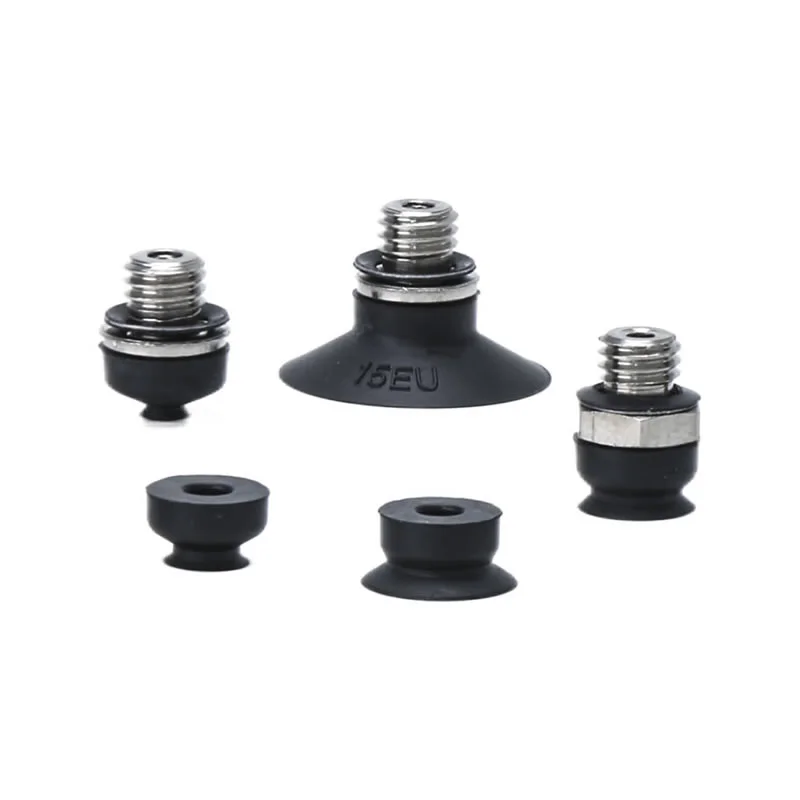

짧은 유형의 진공 흡착 컵 ZP2-EU

짧은 유형의 진공 흡착 컵 ZP2-EU

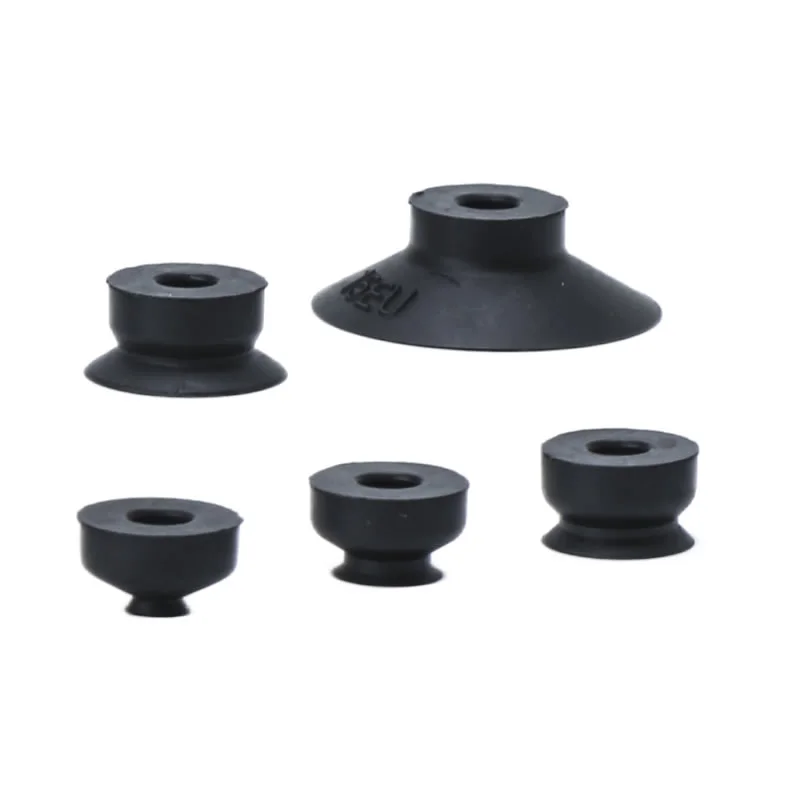

ZP2 시리즈 쇼트형 진공 패드 유닛

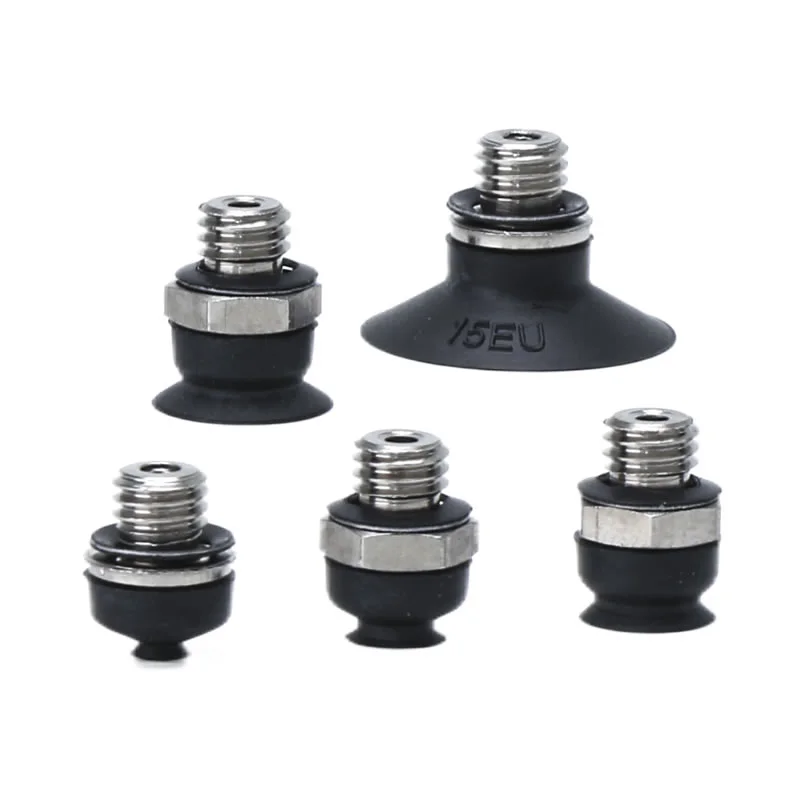

어댑터 쇼트형 진공 패드 포함 ZP2-T 시리즈

FAQ

쉼표를 선택하는 이유는 무엇입니까?

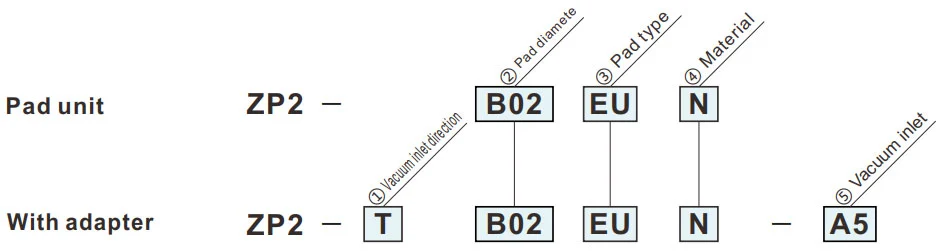

주문 방법

치수(mm)

패드 재질 및 특성

다양한 산업분야에서의 공압부품(진공흡착컵)의 적용개요

①진공 흡입 방향
T	수직의

③패드형
EU	플랫형
